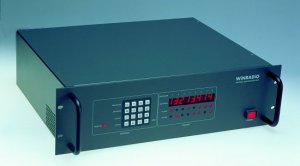

Профессиональный антенный коммутатор Winradio WA-811

Диапазон частот: 0,15 - 1500 МГц;
Количество портов: 4 входа / 8 выходов
Цена по запросу! Поставка с завода только под заказ!

Цена:
0
Кол-во:
- + В корзину
купить в 1 клик
bookmark_outlineВ закладки


WA-811 Antenna Distribution System

Примечание: Эта модель была заменена. Рассмотрите наши предложенные заменяющие модели WA-0831 и WA-0851.

Функции WiNRADiO WA-811 Antenna Distribution System это ввод 4х антенн на 8 независимых выходов для подключения многоканальных приемных систем. Коммутационная система состоит из переключающей матрицы антенн, предусилителя с чрезвычайно высокой точкой пересечения комбинации третьего порядка и хороших фильтров. Полностью интегрированная система  позволяет достигнуть самой лучшей производительности в широком частотном диапазоне. Эта система хорошо подходит для правительственных нужд, систем защиты, систем многоканального мониторинга и других требовательных высокопроизводительных приложений.

Модулем можно управлять автономно через панель управления, или удаленно через разъём RS-232, используя программное обеспечение на базе Windows с простым в использовании графическим интерфейсом пользователя. Эти модули могут использоваться с любым сторонним оборудованием, но особенно подходят для системы серии WiNRADiO MS-8000 и других многоканальных систем наблюдения и контроля, для которых они обеспечивают прозрачное для пользователя, полностью автоматическое переключение антенн.
Антенна входы настроены следующим образом:


Антенна 1

0,15 - 30 МГц

Антенна 2

30 -100 МГц

Антенна 3

100-1500 МГц

Антенна 4

100-1500 МГц

Частотные границы могут быть настроены в соответствии с индивидуальными требованиями заказчика. Для каждого антенного входа присутствует 18dB переключаемый аттенюатор и режекторные фильтры для частот радиовещания. Аттенюаторы и фильтры могут быть задействованы для каждой антенны самостоятельно, либо непосредственно с передней панели или дистанционно через последовательный порт.
Устройство также содержит следующие переключаемые фильтры в дополнение к фиксированным фильтрам группы преселектора. Они используются для дополнительной расстройки фильтров от частот вещания:


Ant. 1 Фильтр

0.515-1.610 МГц

Ant. 2 Фильтр

88-108 МГц

Ant. 3 Фильтр

88-108 МГц

Ant. 4 Фильтр

88-108 МГц

Устройство также содержит блок питания для внешнего антенного предусилителя (+12 V подается на антенну провода). Эти напряжения, как правило, по умолчанию выключено, но можно блок питания по требованию включать / выключать в удаленном режиме.

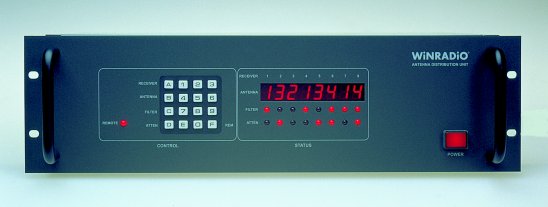

Вид спереди

Описание: C:UsersManagerDesktopadu_front.jpg

Передней панели коммутатора WA-811 разделена на области клавиатуры и область индикации состояния. Клавиатура используется для ввода конфигурации матрицы (какой ресивер подключен к какой антенне), включатель / выключатель аттенюатора и режекторных фильтров, а так же включатель/ выключатель пульта дистанционного управления.

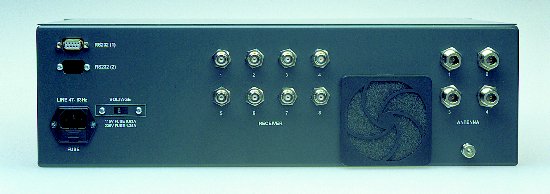

Вид сзади

Описание: C:UsersManagerDesktopadu_rear.jpg

На задней панели устройства антенны подключаются с помощью разъемов N-типа. Приемник подключается посредствам разъемов BNC-типа. Подключение к последовательному порту RS-232 осуществляется через стандартный 9-контактный разъем. Опциональный второй RS-232 порт может быть установлен по требованию заказчика. (Это обычно используется для систем  резервирования с высокой надежностью, в которых второй RS-232 порт подключен к резервному компьютеру.)

Дистанционное управление

В удаленном режиме, устройство будет принимать команды от компьютера и продолжать с указанием текущих параметров на дисплее передней панели статуса. Устройство может управляться и его статус допрос через последовательный интерфейс, с помощью набора команд низкого уровня .

Control Software

Для удобства управления устройством программное обеспечение виртуальной панели управления доступно и поставляется как часть пакета под Windows,. Это программное обеспечение имеет свой графический интерфейс пользователя, который позволяет оператору наблюдать, что происходит внутри блока:

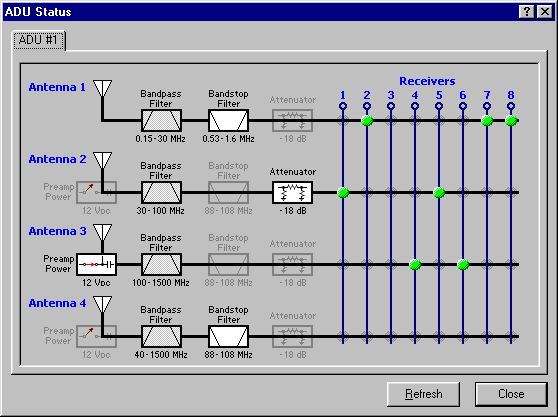

Описание: C:UsersManagerDesktopadu_software.gif

Виртуальный пульт управления WA-811
Состояние матрицы антенн наблюдается в сетке «антенные входы и выходы на приемник которые легко изменить, нажав на пересекающихся линий. Показан статус состояния фильтров и аттенюаторов, изменить  который просто выделив активный аттенюатор или фильтр и нажав на соответствующий функциональный блок. Отметим также, что можно управлять питание внешнего предусилителя антенна, просто нажав на соответствующий блок питания.


Технические характеристики

Конфигурация

4 входа / 8 выходов
полностью не блокирующиеся

Усиление

0 дБ тип.

Частотный диапазон

0,15 МГц до 1500 МГц

Импеданс

50 Ом (все входы и выходы)

Максимальный уровень входного сигнала

+20 ДБм (без каких-либо повреждений входных элементов)

Прирост точки компрессии

Антенный вход

Частота

1 дБ GPC

1

27 МГц

+27 ДБм

2

50 МГц

+20 ДБм

3

800 МГц

+1 ДБм

4

1400 МГц

+5 ДБм

Точка пересечения пунктов второго и

третьего порядка (типичные значения)

Антенный вход

Частота

IP2

IP3

1

2 МГц

+85 ДБм

+37 ДБм

2

50 МГц

+65 ДБм

+30 ДБм

3

800 МГц

+53 ДБм

+11 ДБм

4

1400 МГц

+53 ДБм

+15 ДБм

Динамический диапазон (типичное значение)

Антенный вход

Частота

Динамический диапазон

1

2 МГц

111 дБ

2

50 МГц

107 дБ

3

800 МГц

97 дБ

4

1400 МГц

97 дБ

Изоляция выхода от выхода
(типичные значения)

Частота

Изоляция

20 МГц

87 дБ

100 МГц

75 дБ

400 МГц

67 дБ

1490 МГц

65 дБ

Изоляции входа от выхода
(типичные значения)

Частота

Изоляция

20 МГц

60dB

100 МГц

46 дБ

400 МГц

37 дБ

1490 МГц

35 дБ

Питание

120/240 В, выбирается

Размеры

Ширина: 19 "стойку
Высота: 3RU (5,25 "= 133 мм)
Глубина: 14,4 "(365 мм)

Вес

19,5 фунтов (8,8 кг)


Технические характеристики могут быть изменены без предварительного уведомления в связи с постоянным совершенствованием продукции.


Технические характеристики

Конфигурация

4 входа / 8 выходов
полностью не блокирующиеся

Усиление

0 дБ тип.

Частотный диапазон

0,15 МГц до 1500 МГц

Импеданс

50 Ом (все входы и выходы)

Максимальный уровень входного сигнала

+20 ДБм (без каких-либо повреждений входных элементов)

Прирост точки компрессии

Антенный вход

Частота

1 дБ GPC

1

27 МГц

+27 ДБм

2

50 МГц

+20 ДБм

3

800 МГц

+1 ДБм

4

1400 МГц

+5 ДБм

ВНИМАНИЕ!!!

Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.

Точка пересечения пунктов второго и

третьего порядка (типичные значения)

Антенный вход

Частота

IP2

IP3

1

2 МГц

+85 ДБм

+37 ДБм

2

50 МГц

+65 ДБм

+30 ДБм

3

800 МГц

+53 ДБм

+11 ДБм

4

1400 МГц

+53 ДБм

+15 ДБм

ВНИМАНИЕ!!!

Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.

Динамический диапазон (типичное значение)

Антенный вход

Частота

Динамический диапазон

1

2 МГц

111 дБ

2

50 МГц

107 дБ

3

800 МГц

97 дБ

4

1400 МГц

97 дБ

ВНИМАНИЕ!!!

Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.

Изоляция выхода от выхода
(типичные значения)

Частота

Изоляция

20 МГц

87 дБ

100 МГц

75 дБ

400 МГц

67 дБ

1490 МГц

65 дБ

ВНИМАНИЕ!!!

Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.

Изоляции входа от выхода
(типичные значения)

Частота

Изоляция

20 МГц

60dB

100 МГц

46 дБ

400 МГц

37 дБ

1490 МГц

35 дБ

ВНИМАНИЕ!!!

Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.

Питание

120/240 В, выбирается

Размеры

Ширина: 19 "стойку
Высота: 3RU (5,25 "= 133 мм)
Глубина: 14,4 "(365 мм)

Вес

19,5 фунтов (8,8 кг)

ВНИМАНИЕ!!!

Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.

Технические характеристики могут быть изменены без предварительного уведомления в связи с постоянным совершенствованием продукции.
