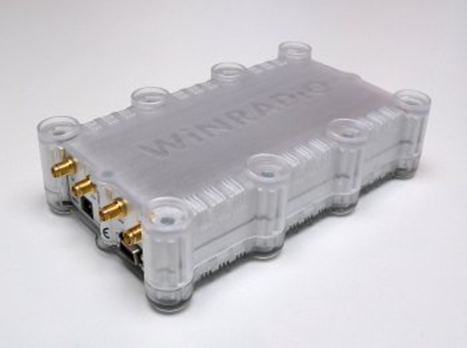

WiNRADiO AMFE-3500 ™ Антенный мультиплексор и конвертер частот

WiNRADiO AMFE ™ Антенный мультиплексор и конвертер частоты выполняет двойную роль. Это одновременно и блок коммутации антенн и понижающий преобразователь частоты.  Этот интерфейс позволяет легко подключить несколько отдельных антенн для КВ, УКВ, ДЦВ и СВЧ диапазонов ко входу широкополосного приемника, а также преобразовать «в низ» СВЧ частоты вплоть до частоты входных сигналов  3500 МГц.
Это устройство содержит высокоточный и мощный гетеродин, высокодинамичный СВЧ-смеситель и различные варианты фильтров для преобразования входящих ДЦВ и СВЧ частот в промежуточные частоту 96-1800 МГц, которые затем подаются непосредственно на  антенный вход  приемника. Этот мультиплексорконвертер может быть использован для расширения частотного диапазона VHF / UHF приемники в ДЦВ и СВЧ диапазоны, как для приёмников WiNRADiO и продуктов сторонних производителей.
Гетеродина является достаточно стабильным для понижающего преобразователя и может быть использован даже для узкополосных режимов модуляции. Устройство имеет низкий коэффициент шума, чтобы была возможность его использовать для высокопроизводительных специальных и профессиональных приложений.
WiNRADiO AMFE ™ Антенный мультиплексор и конвертер частоты особенно подходит для использования с приёмниками серии WiNRADiO G315. В этих VHF / UHF приемниках ( WR-G315i и WR-G315e ), возможность использовать конвертер с мультиплексором полностью интегрирована в программное обеспечение и  прозрачно для пользователя, то есть ввод частоты и отображение частот выше 1800МГц в  этих приемников автоматически продлевается до 3500 или 8599 МГц (WR-AMFE-3500 и WR-AMFE-8600, соответственно), а  переключения антенн также реализовано в автоматическом режиме. Физически блок WR-AMFE размещается под или над приемником WR-G315e, обеспечивая красивое, аккуратное и элегантное решение для расширения возможностей приёмника.
На частоты до 3500 МГц существует модель AMFE-3500, специально разработанная в качестве опции для WiNRADiO WR-G315 приемников, в то время как для частот до 8599 МГц сделана модель AMFE-8600, которая также может быть использована с другими приемниками WiNRADiO или продуктами третьих сторон (и управляется с помощью отдельно поставляемого программного приложения).
В отличие от самых простых конвертеров, WiNRADiO AMFE ™ Антенный мультиплексор и конвертер частоты  имеет очень высокую точность и стабильность гетеродина и опорного генератора. Достигнутая  стабильность составляет  0,5ppm, что обеспечивает превосходную стабильность частоты на выходе. Для достижения ещё лучшей стабильности  предусмотрено подключение высокостабильного опорного генератора с точностью 0,01ppm.

Особенности  Антенного мультиплексора и конвертера частоты  WiNRADiO AMFE ™ :

  • Диапазон входных частот от DC до 3500
  • Диапазон выходной частоты от 96 до 1800 МГц
  • Высокая температурная стабильность
  • Хорошая ВЧ изоляция входов
  • Высокий динамического диапазона
  • Низкий уровнем шума
  • Простая установка
  • Интеграция с приемниками WR-G315e и WR-G315i
  • Линейный блок питания с низким уровнем шума

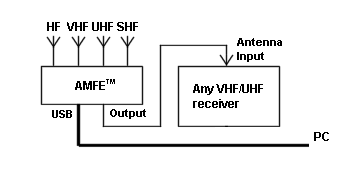

Подключение Антенного мультиплексора и конвертера частоты  WiNRADiO AMFE ™

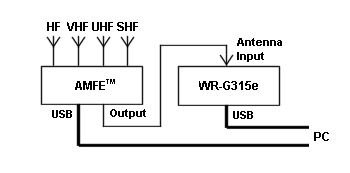

Блок AMFE ™ хорошо стыкуется с приёмниками WiNRADiO WR-G315i или WR-G315e, в которых программное обеспечение автоматически распознает устройство AMFE ™ и само расширяет диапазоны отображаемых  частот и частот ввода соответственно.

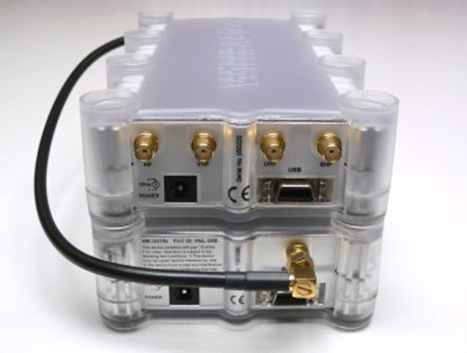

Все переключение между антеннами и все настройки локального генератора для преобразования с понижением частоты осуществляется автоматически. Корпус AMFE ™ также же, как и корпус приёмника WR-G315e могут быть объединены в стеки и аккуратно располагаются сверху или под ним.

Чтобы в полной мере использовать возможности устройства, приемник должен иметь минимальный диапазон частот приёма от 96 до 1800 МГц, в противном случае могут возникнуть пробелы в частотной области и диапазонах на входе ПЧ (могут быть ошибки с переключением антенн КВ, УКВ и ДЦВ входов и пробелы в перестройке по диапазонам).

Технические характеристики

Описание

Антенный мультиплексор и одноступенчатый понижающий преобразователь частоты

Диапазон входных частот

КВ-вход:

От 0,4 до 30 МГц

УКВ-вход:

От 30 до 100 МГц

ДЦВ-вход:

От 100 до 1800 МГц

СВЧ-вход:

1796 до 3500 МГц (WR-AMFE-3500)

Диапазон выходных частот

От 96 до 1800 МГц

Усиление

КВ-участок:

От 0 до 3 дБ

УКВ-участок:

От 5 до 7 дБ

ДЦВ-участок:

От 1 до 5 дБ

СВЧ-участок:

От 10 до 12 дБ (WR-AMFE-3500)

Шум

КВ-участок:

2.5 дБ

УКВ-участок:

6 дБ

ДЦВ-участок:

3,5 дБ

СВЧ-участок:

3 дБ (AMFE-3500)

IIP1

КВ-участок:

+5 ДБм

УКВ-участок:

+2 ДБм

ДЦВ-участок:

+3 ДБм

СВЧ-участок:

-15 ДБм (AMFE-3500)

Изоляция входа / Вход

КВ, УКВ. 60 дБ мин
ДЦВ, СВЧ: 40 дБ мин.
КВ, ДЦВ, СВЧ по сравнению с СВЧ: 30 дБ мин.

Изоляция входа / выхода

КВ, УКВ: 40 дБ мин.
УВЧ, СВЧ: 30 дБ мин.

Ослабление паразитных  составляющих гетеродина

Лучше, чем -40 дБ

Ослабление сигнала гетеродина

Лучше, чем -56 дБм

Разъемы

5 х SMA
Разъем питания Внешний D = 5,5 мм, Внутренний D = 2,5 мм (центр положительный)

Стабильность

0,5 ppm (от 0 до 60 ° C)
)

Питание

12 В постоянного тока ± 10% @ 450 мА

Интерфейс

USB (1.0 и 2.0)

Размеры

Длина: 164 мм
Ширина: 96 мм
Высота: 41 мм

Вес

310 г


Технические характеристики могут быть изменены без предварительного уведомления в связи с постоянным совершенствованием продукции.
