Приемная антенна WINRADIO AX-31

Компактная, направленная, планарная логопериодическая приемная антенна.
Диапазон частот: 290-2200 МГц;
Коэффициент усиления : 5 дБ

Цена:
13 741
Кол-во:
- + В корзину
bookmark_outlineВ закладки

WiNRADiOAX-31С Планарная логопериодическая антенна.

AX-31C Антенна представляет собою компактную УКВ/ДЦВ логопериодическую направленнаую антенну, которая является преемником популярной некогда антенны AX-31B. Она имеет улучшенную производительностью, уменьшенный вес и габариты. Эта антенна также имеет дополнительные варианты конструкций: версия для наружного монтажа и версия для оперативного использования с рукояткой.

Эта антенна выполнена на высококачественной волокон-стеклянной подложке с интегрированным малошумящим усилителем. Пользователь может также заказать антенну без встроенного усилителя, которая не будет требовать энергии для  работы. Версия антенны без усилителя может быть также использована в качестве передающей направленной широкополосной антенны на малых уровнях мощности.
AX-31С антенна покрывает весь диапазон ДЦВ-СВЧ 290 до 2200 МГц (антенна может использоваться в более широком частотном диапазоне, но за счёт снижения коэффициента усиления и коэффициента направленного действия) и идеально подходит для приема в коммуникациях типа точка-точка, где направленные характеристики антенны могут значительно улучшить качество приёма в сложной помеховой обстановке. Направленность антенны имеет наилучшее значение с частот выше 400 МГц, на частотах ниже 400 МГц направленность антенны постепенно снижается до такой степени, когда антенна начинает действовать как ненаправленный диполь.
Антенна разработана для решения задач общего назначения и хорошо работает с любым сторонним оборудованием. Так же антенна WiNRADiO AX-31С особенно подходит для применения совместно с VHF/UHF приемниками серии WiNRADiO G3. Возможно применение этой антенны, как в профессиональных, так и потребительских приложениях.

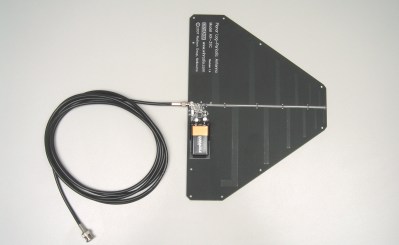

AX-31С Cтандартная  версии антенны состоит из антенной платы без корпуса и подходят для использования внутри помещений. Выходной разъём сделан SMA-типа и предусмотрен батарейный отсек для стандартной батареи типа PP3 9В (аккумулятор и антенный кабель  не входит в комплект). На плате антенны  присутствует  также светодиодный индикатор включения/выключения питания.
По желанию, пользователь может сам выполнить простую модификацию антенны, в результате которой антенна может быть запитана извне через коаксиальный кабель с помощью "Bias-T" инжектора питания, такого как WiNRADiO WR-BT-3500 . С завода антенны настроены на питание 12В постоянного тока от внешнего источника (без батарейного держателя). Эта модель доступна и имеет номер заказа AX-31СP.
Пользователь может также указать модель антенны без внутреннего усилителя ( AX-31СX ). Такая модель антенны не требует энергии для работы.

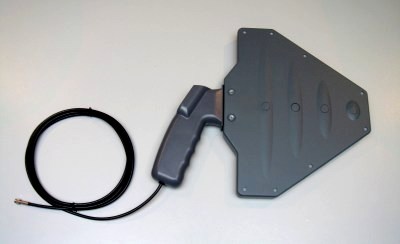

AX-31СH Эта версия антенны заключена в защищенный корпус с рукояткой. Такой конструкция делает возможным использовать эту антенну в качестве ручной направленной антенны для оперативной работы по радио контролю, радио-мониторингу и оценки радиоэфира на месте. Антенна поставляется вместе с 3я метрами (9,8 футов) кабель и SMA разъемом со стороны приемника. В антенне этой конструкции не предусмотрено подключение батареи внутри устройства.  Подразумевается, что пользователь подаст 12 В постоянного тока через коаксиальный кабель с помощью инжектора питания "Bias-T". Например такого как WiNRADiO WR-BT-3500 . Пользователь может также заказать модель антенны данного конструктива без внутреннего усилителя ( AX-31СHX), который чтобы работать не требует электро-энергии.

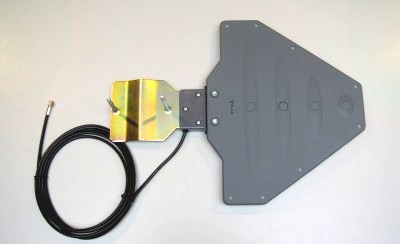

AX-31СM Эта версия антенны подходит для монтажа на мачтовое сооружение. Конструкция антенны позволяет использовать её для  наружного применения. Регулируемый металлический кронштейн позволяет установить антенну на мачте диаметром максимум 3 " (75 мм). Такая конструкция дает возможность использовать эту антенну на ДЦВ частотах в типе связи «точка-точка».
Антенна поставляется с 3 метрами (9,8 футов) кабель и SMA разъемом на стороне приемника. В антенне этой конструкции не предусмотрено подключение батареи внутри устройства.  Подразумевается, что пользователь подаст 12 В постоянного тока через коаксиальный кабель с помощью инжектора питания "Bias-T". Например такого как WiNRADiO WR-BT-3500. Пользователь может также заказать модели этой антенны без внутреннего усилителя (AX-31СMX), который не требует электро-энергии чтобы работать. Такая антенна может быть использована для решения задач радиосвязи не только в режиме приёма, но и для передачи при небольшой мощности передатчика.

Стандартная комплектация поставки активной антенны WiNRADiO AX-31C:

  1. Антенна
  2. Инструкция
  3. Упаковка


Технические характеристики

Тип

Планарная логопериодическая антенна

Частотный диапазон

От 290 до 2200 МГц

Коэффициент усиления антенны

5,0 дБ @ 950 МГц

Коэффициент усиления усилителя (только AX-31С, AX-31СP, AX-31СH и AX-31СM)

26 дБ при 500 МГц,
19 дБ @ 1950 МГц

Коэффициент шума усилителя

1,8 дБ

IP3 Усилителя

+26 ДБм

Первичная чувствительность

E-поле

Поляризация

Горизонтальный и вертикальный (в зависимости от монтажа)

Варианты использования

AX-31С, AX-31СP, AX-31СH, AX-31СM: только прием
AX-31СX, AX-31СHX, AX-31СMX: Прием и передача

Мощность передатчика

5 Вт (только для антенн AX-31СX, AX-31СHX, AX-31СMX)

Импеданс

50 Ом (тип.)

Питание

AX-31С: 9В (тип батарей PP3) @ 42 мА
AX-31СP, AX-31СH, AX-31СM: 12 В постоянного тока при 60 мА

Разъём

SMA

Соотношение ДН вперёд-назад

20 дБ мин на частотах выше 600 МГц,
5 дБ @ 430 МГц

КСВ

1.7:1

Размер

AX-31С, AX-31СP: 292 х 217 мм (11.5 "х 8.5")
AX-31СH, AX-31СM: 300 х 248 мм (11.8 "х 9.7") (без ручки или кронштейн)

Вес

AX-31С: 155 г (5,5 унции)
AX-31СP: 150 г (5,3 унции)
AX-31СH: 720 г (25,4 унции)
AX-31СM: 1100 г (38,8 унции)

ВНИМАНИЕ!!!

Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.

Технические характеристики могут быть изменены без предварительного уведомления в связи с постоянным совершенствованием продукции.

Следующие стандартные версии антенны AX-31С доступные для заказа:


Код заказа

Описание

WR-AX-31С

Только антенна, без корпуса. Включает в себя усилитель, питаемый от  9V аккумулятора или батареи

WR-AX-31СP

Только антенна, без корпуса. Включает в себя усилитель, питаемый только от внешнего источника 12 В постоянного тока

WR-AX-31СX

Только антенна, без корпуса. Имеет возможность не только принимать, но и передавать.

WR-AX-31СH

Модель антенны в корпусе повышенной прочности с рукояткой, включает в себя усилитель, питаемый только от внешнего источника 12 В постоянного тока

WR-AX-31СHX

Модель антенны в корпусе повышенной прочности с рукояткой, без усилителя. Имеет возможность не только принимать, но и передавать.

WR-AX-31СM

Модель антенны в корпусе повышенной прочности для монтажа на наружном мачтовом сооружении, питаемый только от внешнего источника 12 В постоянного тока

WR-AX-31СMX

Модель антенны в корпусе повышенной прочности для монтажа на наружном мачтовом сооружении, без усилителя. Имеет возможность не только принимать, но и передавать.

ВНИМАНИЕ!!!

Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.
