Универсальная платформа для нескольких приемников с USB-интерфейсом.
Диапазон частот на прием: По выбору заказчика;
Количество независимых приемников и модуляция:: Разрабатывается индивидуально для заказчика
Модульные блоки подходят для создания высокопроизводительных систем перехвата сигналов, систем мониторинга и сбора информации о радиоэфире, имеют высокую точность пеленгации и систему формирования «луча».
Поставка с завода только по заказу. Срок 1-3 месяца.

Цена:
0
Кол-во:
- + В корзину
купить в 1 клик
bookmark_outlineВ закладки

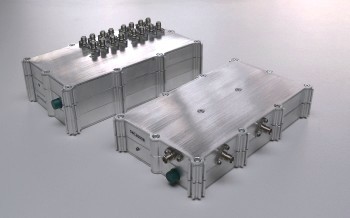

WR-G527e Front-End входная часть широкополосного фаза-когерентного тюнера.
Система WiNRADiO WR-G527e является универсальной платформой для нескольких приемников с USB-интерфейсом. Модульные блоки подходят для создания высокопроизводительных систем перехвата сигналов, систем мониторинга и сбора информации о радиоэфире, имеют высокую точность пеленгации и систему формирования «луча».
Платформа WiNRADiO WR-G527e предназначена для компактных, недорогих систем радио мониторинга и радиосвязи с масштабируемым интерфейсом и программируемыми параметрами приложения, которые могут обрабатывать мгновенно полосу ПЧ до 20 МГц. Надёжный, низко-потребляющий приёмник может быть использован в авиационных, фиксированных или мобильных радиосистемах. Платформа способна поддерживать как одноканальный приём, так и создавать многоканальную фазово-когерентную систему с различной настройкой фазы и амплитуды между каналами.

Особенности

  • Диапазон входных частот 0.01-3000 МГц
  • Выходная частота 70 МГц
  • Полоса ПЧ 22 МГц
  • Очень низкий уровень фазовых шумов
  • Малые искажения фазы и амплитуды
  • Высокая стабильность частоты 0,01 ppm
  • Высокий динамический диапазон
  • Очень быстрая скорость перестройки частоты
  • Одно или много канальные операций с сигналом
  • Применение в одноканальных или многоканальных приложениях
  • USB-интерфейс управления

Для частот выше 20 МГц, происходит двойное преобразование частоты, в котором входящие частоты преобразуются в выходную промежуточную частоту 70 МГц, которая хорошо фильтруется на выходе и готова к оцифровке. Для минимизации искажений сигнала и минимизации появления ложных внеполосных искажений входного сигнала, входной тракт приёмника имеет минимум переключаемых элементов коммутации. Для линеаризации АЧХ по всему диапазону принимаемых частот применены специально настроенные входные фильтры с минимальной неравномерностью и минимальными потерями в полосе пропускания, с дополнительным цифровым управлением аттенюаторов, работающих по входу и в тракте промежуточной частоты.
Для частот от 0,01 до 30 МГц, в блоке предусмотрен обход с предварительным усилением сигнала для прямого подключения к оконечному блоку DSP-обработки.
Вся система обладает превосходной стабильностью фазы, одинаково стабильной во всем диапазоне принимаемых частот, с минимальными амплитудными и фазовыми искажениями, а также минимальным амплитудным и фазовым несоответствием между каналами. Вся система имеет цифровое управление регулировкой фазы сигнала на выходе для точной калибровки фазы в многоканальных фазово-когерентных системах мониторинга и пеленгации.

WR-G527e/TM

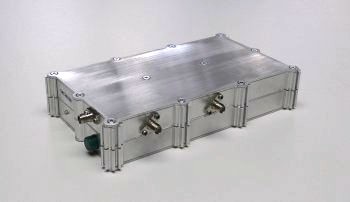

Модуль тюнера WR-G527e/TM можно использовать в качестве входной части радиоприёмной системы для платформы одноканальной или многоканальной фазово-когерентного приемной системы. Тюнер обеспечивает отличное согласование фазы (обычно 3 градуса во всем диапазоне частот) между каналами.
Для КВ частот 0.1-30МГц тюнер обеспечивает прямое прохождение сигнала с предварительным усилением в обрабатывающий блок напрямую. Для частот выше 30МГц тюнер использует схему понижающего преобразователя частоты. По входу стоит регулируемый аттенюатор 0-30 дБ с цифровым управлением во входном каскаде, а также второй аттенюатора с диапазоном перестройки 20 дБ по промежуточной частоте.

WR-G527e/RMF

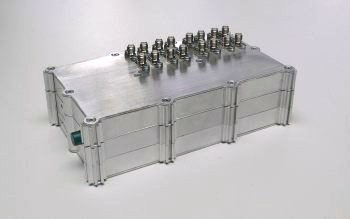

WR-G527e/RMF это модуль опорного генератор и распределительный модуль построенный на основе ультра-быстрой системы DDS (direct digital synthesis). Этот модуль предназначен для фазово-когерентных многоканальных систем. Он способный управлять до восьми модулей тюнеров WR-G527e/TM. Модуль WR-G527e/RMF отличается значительно лучшими шумовыми характеристиками, фазовой характеристикой и более высокой скоростью настройки. Он имеет такую же высокую точность и стабильность частоты 0,01 ppm. Более высокую стабильность частоты можно реализовать с помощью дополнительного внешнего источника опорной частоты.
Модуль опорного генератора WR-G527e/RMF имеет превосходные фазовые характеристики модуля и выдающиеся шумовые характеристики в сочетании с высокой скоростью настройки позволяют использовать его в высокоэффективных и высокоскоростных системах приёма и поисковых приемниках, а так же и в других системах одноканального или многоканального фазово-когерентного приёма.

Связанные ссылки:

Технические характеристики модуля WR-G527e/TM


Диапазон входных частот

0,01 - 30 МГц (прямой вход)
20-3000 МГц (гетеродинный вход)

Шаг настройки

10 Гц

Выходная частота

70 МГц

Выходная пропускная способность

22 МГц

Усиление

30 дБ тип.

Коэффициент шума

10 дБ тип. @ 100 МГц

Внутренние спуры

< -107 дБм

Подавление сигнала ПЧ

> 60 дБ

Максимальный уровень входного сигнала

+10 ДБм

Аттенюатор

0-30 дБ переключаемый аттенюатор по входу с шагом 2 дБ,
20 дБ переключаемый аттенюатор в тракте ПЧ

IP3

0 дБм тип

Входное полное сопротивление

50 Ом (SMA разъем) для каждого канала

Выходное сопротивление

50 Ом (SMA разъем) для каждого канала

Амплитудная нестабильность

3 дБ тип.

Фазовая нестабильность

3 градуса тип.

Изоляция между каналами

> 80 дБ

Рабочее напряжение

12 В постоянного тока ± 5%

Потребляемая мощность

8 Ватт.

Размеры

150 х 90 х 30 мм (5,9 "х 3,5" х 1,2 ")

Вес

330 г (11,6 унции)

Рабочая температура

-10 до +60 С

Влажность

20-90% без конденсации

ВНИМАНИЕ!!!

Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.

Технические характеристики модуляWR-G527e/RMF


Фазовый шум генератора

-115 ДБ / Гц при 10 кГц

Скорость настройки

5 мс, тип.

Скорость установки

0,8 мс / МГц тип.

Стабильность частоты

0,01 ppm

Рабочее напряжение

12 В постоянного тока ± 5%

Потребляемая мощность

12 Ватт.

Размеры

150 х 90 х 45 мм (5,9 "х 3,5" х 1,8 ")

Вес

660 г (23,3 унции)

Рабочая температура

-10 до +60 С

Влажность

20-90% без конденсации

ВНИМАНИЕ!!!

Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.
