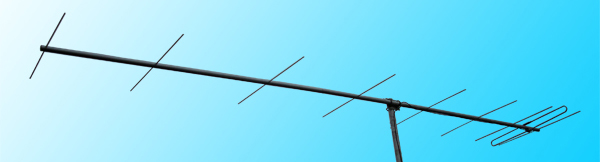

Направленная антенна Радиал Y9-2m

Базовая направленная УКВ антенна
Диапазон: 144-146
Усиление: 13.5
Количество элементов: 9

Цена:
8 235
Кол-во:
- + В корзину
bookmark_outlineВ закладки

Антенна Y9-2m предназначена для работы в составе радиолюбительской УКВ станции для работы как с вертикальной поляризацией в FM телефонных участках, так и для работы с DX в CW И SSB режимах. Компьютерная модель антенны принадлежит известному российскому радиолюбителю Д.Дмитриеву (RA3AQ) и оптимизирована автором под производство в фирме "Радиал".

Изолированные элементы повышают их добротность и тем самым обеспечивают высокое усиление. Оригинальная система запитки петлевого вибратора упрощает конструкцию излучателя и позволяет обойтись без согласующего устройства.

Антенная решетка из 2х и 4х полотен Y9-2m выведет Вас на уровень уважаемых УКВистов!


Технические характеристики
Рабочий диапазон частот, МГц 144-146
КСВ не хуже 1.5
Усиление, dBi 13.5
Сектор излучения по уровню -3dB в Е-плоскости 32
Сектор излучения по уровню -3dB в Н-плоскости 36
Поляризация вертик./горизонт.
Подводимая мощность, Вт 200
Грозозащита есть
Входное сопротивление, Ом 50
Масса антенны, кг 5.04
Габариты антенны, мм 4945х1030х87
Диаметр мачты, мм 35-65, крепеж КР-65
Материал излучателя АД31
Габариты упаковки, мм 2900х130х85
Диапазон рабочих температур от -30 до +50
Разъем N-мама
