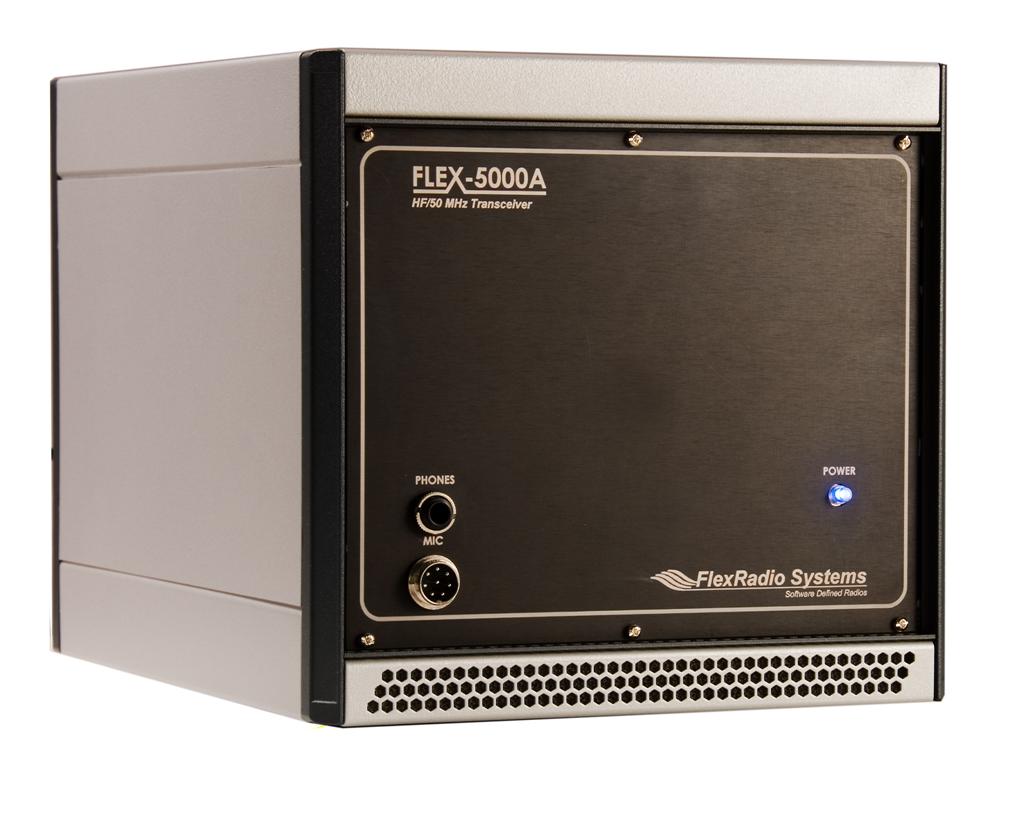

SDR КВ трансивер Flex-5000A

Товар снят с производства и более не поставляется!

Снят с производства
bookmark_outlineВ закладки

Товар снят с производства и более не поставляется!


Бывший в употреблении трансивер со склада завода FLEX RADIO

Фирма FlexRadio представляет SDR трансивер FLEX-5000, управление которым происходит через компьютер с помощью порта FireWire (IEEE-1394a). Приёмник и передатчик совершенно одинаковые для всего семейства трансиверов FLEX-5000. Вы получите в свои руки инструмент с уникальными возможностями.

"Я ошеломлён, насколько хорошо FLEX-5000 принимает! У меня есть трансиверы с хорошими приёмниками, FT-1000MP Mk-V, TS-950SDX и К2, но этот приёмник превзошёл мои ожидания, я даже не могу сравнить их. Подавление помех работает отлично. Я живу в рядом с коммерческим зданием и всегда страдал от большого количества помех, теперь одним кликом мыши я избавился от этого! Джим KQ6EA."

Настоящий Software Defined Radio (SDR)
Как и всё SDR оборудование фирмы FlexRadio, FLEX-5000 также является программным трансивером. Приемущество SDR, по сравнению с традиционной технологией это большая универсальность, гибкость медленное старение, потому что программу всегда можно усовершенствовать, добавить новые функции и это проще сделать чем менять "железо". SDR трансиверу не нужны дополнительные фильтры в ПЧ, потому что вы сами можете их создавать. Если вы ищите качественный программный трансивер, присмотритесь к FlexRadio и FLEX-5000.

Большой динамический диапазон (более 100дб на 14МГц, при разносе 2кГц)
В современном эфире, динамический диапазон приёмника является одним из главных параметров, потому что он пределяет возможность слышать слабый сигнал среди более мощных. Большенство производителей не публикуют замеры двухтонового динамического диапазона (IMD3) при разносе 2кГц. Потому что характеристики значительно лучше при разносе в 20кГц, но эта цифра не подходит для загруженных диапазонов. FLEX-5000 даже при разносе в 500Гц, превосходит многие другие модели на 2-25дб. Это является отличным показателем.

Отличный IP3 (+39dbm при разносе 2кГц)
В последнее время много внимания уделяется параметру IP3, который определяется двумя другими параметрами. IP3 важный паказатель для реального эфира, многие производители указывают его при разносе сигналов в 20кГц, что не реально для современного эфира. FlexRadio честно замеряет этот параметр при разносе 2кГц и менее. У FLEX-5000, IP3 даже при разносе 100Гц, он остаётся на высоком уровне, что не достижимо для других трансиверов.

Интегрированные ЦАП и АЦП
FLEX-5000 имеет встроенный ЦАП/АЦП (A/D D/A) аналого-цифровой преобразователь. Это высококачественный блок работающий на частоте 193кГц и имеющий разрядность 24бит. Он обладает производительностью достаточной для дальнейшей качественной обработки сигнала в DSP. Благодаря этому, между трансивером и компьютером используется только один высокоскоростной порт и отсутствуют связки проводов.

Режим полного дуплекса
FLEX-5000 может работать полным дуплексом так как имеет независимые тракты приёма и передачи. Это позволяет слушать свой сигнал на разные антенны или работать через спутники. Высокая скорость переключения TX/RX позволяет легко работать синхронными цифровыми видами связи, такими как TOR.

Второй приёмник (RX2)
С помощью двух разнесённых антенн с различной пространственной ориентацией или поляризацией возможен синхронный приём одного сигнала, что позволяет лучше разобрать его при определённых условиях. Можно слушать сигнал на стерео наушники от разных приёмников в каждом канале. Это позволит мозгу лучше разобрать слабый сигнал. Возможны и другие варианты разнесённого приёма.

Дополнительный модуль для 144 и 430МГц
Послденее обновление для FLEX-5000, представляет из себя модуль FLEX-VU5K, который выдаёт 60Вт на 2м и 70см диапазонах и работает совместно с трансивером. Мощность достаточна для работы как через спутник, так и для DX УКВ связи. Есть мозможность понизить мощность до 50мВт, чтобы использовать блок для других расширений. Некоторые характеристики FLEX-VU5K:

Диапазон частот: 144-148МГц и 430-450МГц.
Низкий уровень шума: 1dB NF
Стабильность частоты: 0.5ppm
Усилитель мощности работает в режиме АВ
Мощность передатчика: 60Вт на обоих диапазонах
Режимы модуляции: SSB, FM, FM-N, CW и цифровые виды связи
Полный дуплекс и симплекс.
Поддерживаются режимы B и J для работы через спутники
Поддержка разноса для ЧМ ретрансляторов и CTCSS подтона
Отдельные антенны для 144 и 430МГц.

Встроенный антенный тюнер (опция)
Для FLEX-5000 имеется автоматическое согласующее устройство (в виде опции) L типа, для несимметричных нагрузок. Оно позволяет согласовывать разные антенны с не оптимальным КСВ. Если использовать балун, можно согласовывать и симметричные нагрузки. Согласующее устройство имеет как автоматический, так и ручной режим работы. Время согласования 1 - 6 секунд. Диапазон сопротивлений от 6 до 1000ом. Имеется 16000 ячеек памяти, для сохранения установок ранее используемых антенн.

FlexWire интерфейс для внешних устройств
В трансивере FLEX-5000, используется интерфейс FlexWire, это интелектуальный, высокоскоростной, двунаправленный, коммуникационный интерфейс. Он используется для управления периферийными устройствами (антенны, тюнеры, роторы и тд) фирма работает над расширением ассортимента таких устройств. Спецификация интерфейса будет опубликована, чтобы сторонние производители могли создавать устройства для него.

Один 1394a FireWire порт для компьютера
Для соединения трансивера и компьютера используется всего один тонкий кабель, это удобно и практично. Вам не нужны связки громоздких проводов. Семейство трансиверов FLEX-5000 использует единый интерфейс FireWire для работы с программой FlexRadio PowerSDR. FireWire является оптимальной технологией обеспечивающей высокую скорость передачи информации.

Переработанный усилитель мощности
Усилитель мощности передатчика полностью переработан с нуля, новый MOSFET двухтактный усилитель выдаёт полные 100Вт от 160 до 6 метров с полным циклом (100W ICAS). УМ имеет отличные спектральные характеристики с низким IMD и исключительное отношение сигнал-шум (S/N), которое произволяет получить феноменально чистый сигнал.

Оптимизированные полосовые фильтры для любительских диапазонов
FLEX-5000 использует одиннадцать, индивидуально оптимизированных фильтров 11-го порядка, для покрытия каждого из любительских диапазонов (от 160 до 6м). Так как FLEX-5000 это полнодуплексный трансивер, то фильтры отдельные для приёмника и передатчика. Это важное отличие FLEX-5000 от других радиостанций, где фильтры общие. Фильтры оптимизированны так чтобы отсекать мощные сигналы вещательных радиостанций находящихся за пределами любительских диапазонов.

Симметричный микрофонный вход
Радиолюбители постоянно прилагают усилия, чтобы получить качественный звуковой сигнал на передачу. FLEX-5000 имеет балансный микрофонный вход, что позволяет использовать большой ассортимент высококачественных, студийных микрофонов. Вы можете корректировать звук и добиваться нужного качества с помощью эквалайзеров, компрессоров, лимитёров и применять разные эффекты.

Высокостабильный TCXO
Стабильность частоты имеет важное значение при работе на УКВ и на КВ цифровыми видами связи. FLEX-5000 имеет высокостабильный кварцевый генератор с температурной компенсацией (TCXO) со стабильностью 0.5ppm. Для ещё большей стабильности можно подключить GPS-приёмник через специальный разьём или внешний высокостабильный генератор на 10МГц.

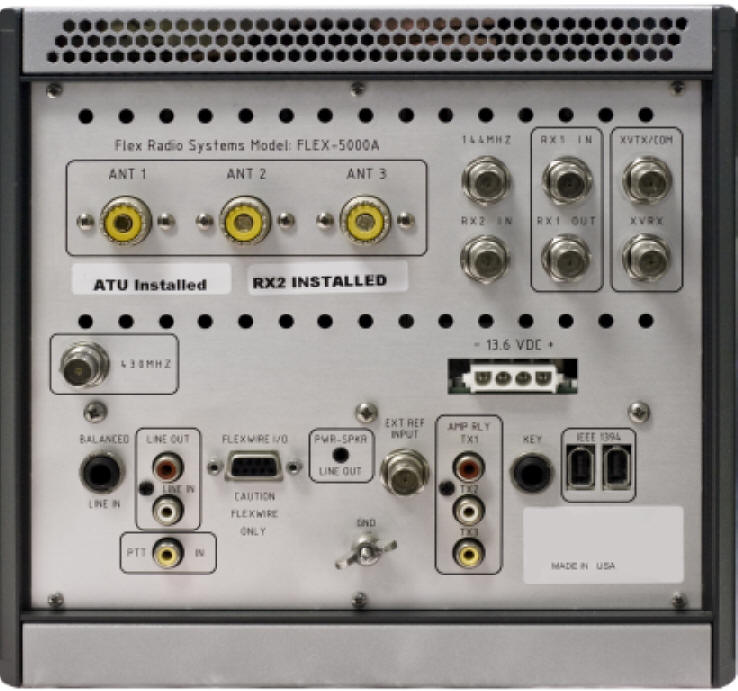

Три разьёма для антенн
FLEX-5000 имеет три независимых антенных разьёма типа SO-239, которые могут быть назначены как для передачи, так и для приёма в любом диапазоне, в зависимости от типа модуляции и тд. Это обеспечивает максимальную гибкость при охоте за DX, во время соревнований и при обычной работе в эфире. Менять антенны можно одним кликом мышки.

Отдельный вход для приёмной антенны
Хорошая передающая антенна, наобязательно будет хорошей приёмной антенной. Это актуально особенно для диапазонов 80 и 160м, поэтому во FLEX-5000 предусмотрен отдельный разьём для приёмной антенны. Передача на нём не возможна.

Полный дуплекс для трансвертеров
Приёмник FLEX-5000 способен принимать очень слабые сигналы и отлично подходит для УКВ и WSJT связи через внешние трансвертеры с ПЧ 28МГц. FLEX-5000 можно превратить в VHF/UHF комплекс для работы полным дуплексом через спутники.

Гибкое управление внешними усилителем
Синхронная и слаженная коммутация внешних усилителей, преамплефайеров и других устройств всегда была сложной задачей, но FLEX-5000 делает это легко, он может управлять тремя независимыми линиями и устанавлевать для каждой время задержки.

Не требуется калибровка
Необходимости в калибровке нет. Все модели трансиверов проходят обязательную калибровку и настройку ещё на заводе. Однако, при необходимости, вы можете провести калибровку самостоятельно, для этого предусмотрен сигнал-генератор и другое проверочное оборудование.

Аудио разьёмы
FLEX-5000 имеет линейный вход и выход с уровнем (-10 dbV), подключится к ним можно через стандартные аудио разьёмы и использовать, напрмер для записи связи с DX.

Технические характеристики
Подробные технические характеристики FLEX-5000 представлены на отдельной страничке, они соответствуют самым современным требованиям предьявляемым к аппаратуре такого класса. Обратите внимание, что некоторые характеристики могут быть изменены без предварительного уведомления.

Сделано с США
Вся продукция FlexRadio Systems, разработана, произведена, собрана, проверена и откалиброванна в городе Остин, штат Техас, США.

Соответствует RoHS
FlexRadio волнуют экологические проблемы и мы сводим к минимому негативное влияние нашего производства на окружающую среду. Так FLEX-3000 соответствует рекомендациям RoHS по ограничению использования опасных веществ, сведения к минимуму использования свинцовых материалов в применяемых технологиях.

FlexRadio PowerSDR ™ и FLEX-5000 - удивительная комбинация!
FLEX-5000 с программой FlexRadio PowerSDR обеспечивает для вас уникальные возможности по приёму, фильтрации, анализу, демодуляции сигналов из эфира. Именно железо в сочетании с программой обеспечивает множество функций недоступных ранее. Можно сказать, что программа является мозгами и мускулами FLEX-5000. В отличии от других производителей редко обновляющих свои программы, FlexRadio постоянно работает над улучшениями и выпускает обновления каждую неделю. Вы можете их скачивать бесплатно!

Комплектация Flex-5000A:
1. Трансивер;
2. Fire-Ware-шнур;
3. Кабель питания;
4. Инструкция по эксплуатации;
5. CD диск с программным обеспечением;
6. Упаковка.

Сделано в Америке!

Сравнительная таблица продуктов FlexRadio

ВНИМАНИЕ!!! Важное примечание!!!

Уважаемые клиенты, перед покупкой этого трансивера, убедитесь, что у вас присутствует на компьютере разъём или специальная плата-интерфейс Fire-Ware 1394. Для ноутбуков не существует специальных переходников и потому, перед покупкой трансивера, вам необходимо будет найти соответствующую модель ноутбука c разъёмом Fire-Ware 1394. Если в качестве трансивера предполагается использовать большой настольный компьютер, то задача решается просто - покупкой платы интрфейса Fire-Ware 1394, средняя цена которого 300-500р.

Технические характеристики трансивера Flex-5000А

Общие

Диапазон частот Передача: 1,8-54 МГц
Прием: 0,01-65 МГЦ
Стабильность частоты +- 0.5ppm
Диапазон рабочих температур -10°С до +50°С
Шаг изменения частоты минимум 1 Гц
Импеданс антенны

50 Ом, несимметричный SO-239 - разъём (версия 5000А не имеет тюнера)

Максимальное напряжение РТТ выхода

50V DC, 400мA

Внешний аудио входвыход 10 дБВ, ном. импеданс входа 5кОм, импеданс выхода 600 Ом
Рекомендуемые головные телефоны От 16 Ом и выше
Вход опорного генератора 10 МГц 0...+10 дБм
Потребляемая мощность RX: 1.5A (макс.)
TX: 25A (макс.)
Питающее напряжение DC 13,8V +-10%
Габариты 23.5 х 22.9 х 31.6см
Вес 5.9 кг

Передатчик

Выходная мощность 1 - 100 Вт (АМ - 25 Вт)
Виды излучения AMFMLSBUSBDIGITAL (полоса определяется программно)
Подавление несущей в режиме SSB Не хуже -55 дБ
Подавление зеркального канала Не хуже -55 дБ
Подавление гармоник

-48 дБ (диапазон 160 - 10м)

-60 дБ (диапазон 6м)

АЧХ аудиотракта Плоская характеристика от 10Гц до 20 кГц с возможностью коррекции 3-х или 10 полосным программным эквалайзером
IMD3 Не хуже 32 дБ на частоте 14.2 МГц при 100 Вт.
Импеданс микрофона 600 Ом
Импеданс балансного входа 600 Ом

ВНИМАНИЕ!!!

Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.
