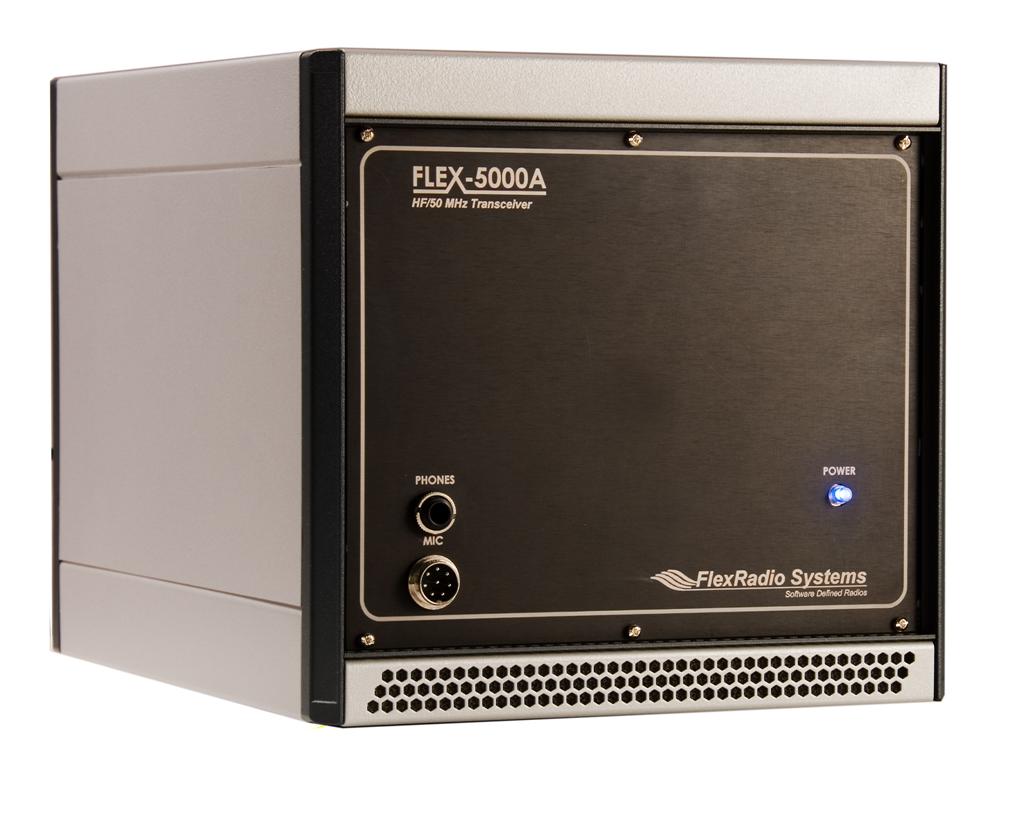

SDR КВ трансивер Flex-5000A-RX2-ATU-R-VU5K

Товар снят с производства и более не поставляется!

Снят с производства
bookmark_outlineВ закладки

Товар снят с производства и более не поставляется!

Антенный тюнер 5000-ATU

Автоматический антенный тюнер для трансиверов FLEX-5000. Представляет собой встраиваемый модуль, обеспечивает качественное согласование антенн на диапазонах от 1.8 до 54 МГц, с мощностью передачи 5 - 250 ватт (1.8-30 МГц) и 100 ватт (54 МГц). Имеет более 16000 ячеек памяти для сохранения настроек на диапазонах. Скорость настройки - 0.5-6 секунд. Совместим с программой FlexRadio PowerSDR. Работает с широким спектром антенн - вертикалы, диполи, направленные антенны, лучи и другие, 6-1000? (1.8-30 МГц) и 16-150? (54 МГц).

Второй приемник 5000-RX2

Второй приемник (RX2) установленный во Flex-5000, является полностью независимым SDR приемником, который имеет также отличные характеристики не уступающие основному приёмнику трансивера. RX2 может похвастаться динамическим диапазоном третьего порядка 100ДБ при расстройке 2кГц, это замечательный показатель, недоступный многим приёмникам других фирм. FLEX-5000 с установленным приёмником RX2 является наиболее универсальным вариантом трансивера с возможностью мультиприёма сигнала на разные антенны. В дальнейшем, FlexRadio PowerSDR будет расширять и усовершенствовать эту уникальную возможность.

RX2 имеет такие высокие характеристики за счёт оптимальных схемотехнических решений, таких как отдельный вход, диапазонные фильтры и прямой синтез цифрового сигнала (DDS). RX2 это такой же полноценный приёмник и в нём нет компромисов, которые могут ухудшить важные параметры.

Для распределения принимаемого ВЧ-сигнала между приёмниками, используется обновлённая и усовершенствованная матрица HRFIO. Во

FLEX-5000 есть возможность настроить приём очень гибко, в зависимости от ваших предпочтений, стиля работы в эфире и особенностий применяемого антенного хозяйства.

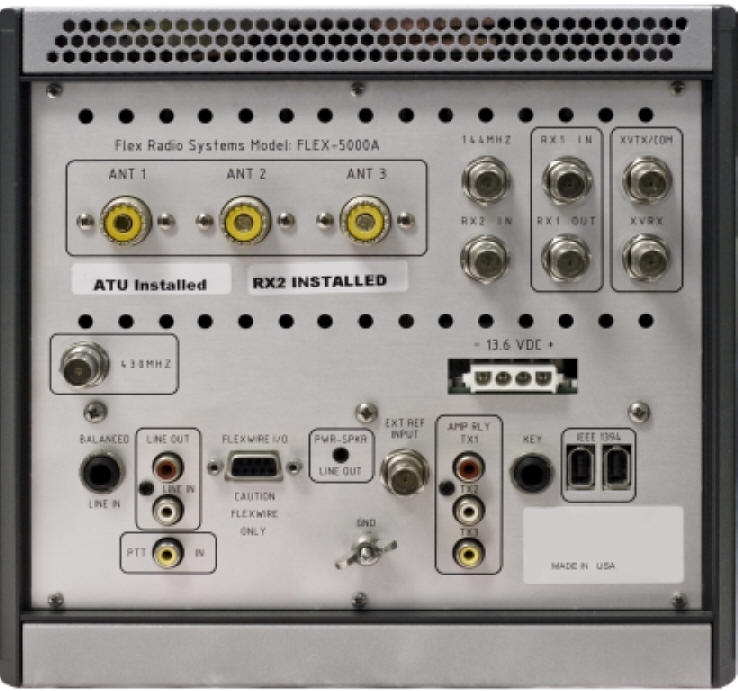

Независимый второй приемник во FLEX-5000 может быть установлен для работы через порт RX2 IN, Порт RX1 определяет антенну подключенную к разьёму ANT1 на трансивере. Это означает, что вы можете работать с двумя различными антеннами/усилителями в различных комбинациях, на двух разных КВ диапазонах для достижения режима SO2R (два сигнала в одном окне), на одном трансивере. Не нужно больше управлять одновременно двумя трансиверами, это не удобно и не оперативно.

Ранние выпуски FLEX-5000 трансиверов, которые были оснащены оригинальной HRFIO платой старой версии, не имели возможности назначить антенну трансивера на определённый порт. В этой конфигурации RX2, она может быть назначен как на RX2 так и на RX1 вход.

RX2 позволяет использовать трансивер FLEX-5000 для полнодуплексной работы. Это настоящая независимая работа двух приёмников, а не имитация, как сделано на многих других трансиверах.

Гибкая конфигурация двух приёмников и назначение их на антенные разьёмы в произвольном порядке, это далеко не все возможности предоставляемые RX2.

Сочетание SDR аппаратуры и программного обеспечение FlexRadio PowerSDR, позволяет получить такие возможности о которых радиолюбители раньше даже и мечтать не могли. Например, это метод фазовой автоподстройки частоты при пространственном приёме на одной частоте, для устранения замираний сигнала и повышения соотношения сигнал-шум, который радиолюбитель может использовать чтобы принимать очень слабые сигналы. При правильном использовании этого метода, эффект будет заметен явно.

Режим предпочтительного выбора приемника может улучшить приём сигналов при разнесённом приёме в программе FlexRadio PowerSDR. Программное обеспечение приемника может самостоятельно определить определить, какой сигнал является самым сильным и имеет лучшее соотношение сигнал-шум и автоматически направит сигнал на соответствующий звуковой выход.

Разнообразные возможности второго приёмника RX2 на этом не заканчиваются, ему доступны различные медоды фильтрации сигнала и борьбы с помехами, как то адаптивная интерференция, устранение нежелательных QRM в полосе пропускания и тд. В будущих релизах FlexRadio PowerSDR будет реализована возможность фактического контроля сигнала с помощью второго приемника, в реальном времени.

Модуль 144-148 МГц и 430-450 Мгц (FLEX-VU5K)

Данный модуль превращает FLEX-5000 в полнофункциональный всережимный аппарат для работы на диапазонах 2 м и 70 см как через спутники и Луну, так и проведения наземных связей на больших расстояниях.

Модуль FLEX-VU5K оборудован специальным маломощным выходом (до 50 мВт) для подключения трансвертеров при работе на более высокочастотных СВЧ диапазонах. Имеется вход для сигнала стабильной опорной частоты от внешнего генератора для поднятия стабильности рабочей частоты.

FLEX-VU5K имеет следующие основные характеристики:

  • Диапазон частот: 144-148 МГц и 430-450 МГц
  • Коэффициент шума предусилителя: 1 дБ
  • Стабильность частоты: ± 0,5 ppm
  • Режим работы: Класс AB
  • Выходная мощность: 60 Вт
  • Выходные 50 мВатт для трансвертера идут в обход PA
  • Виды модуляции: SSB, FM, FM-N, CW и цифровые режимы (AFSK)
  • полный дуплекс с разносом частот приема и передачи на разных диапазонах (для связи со спутниками, режимы В и J)
  • Симплекс
  • CTCSS кодирование для FM репитеров и работы ИСЗ
  • Отдельные разъемы для УКВ и УВЧ

Комплектация Flex-5000:
1. Трансивер;
2. Fire-Ware-шнур;
3. Кабель питания;
4. Инструкция по эксплуатации;
5. CD диск с программным обеспечением;
6. Упаковка.

Сделано в Америке!

Сравнительная таблица продуктов FlexRadio

Подробно о трансивере FLEX-5000 >>>>

Подробно об антенном тюнере 5000-ATU >>>>

ВНИМАНИЕ!!! Важное примечание!!!

Уважаемые клиенты, перед покупкой этого трансивера, убедитесь, что у вас присутствует на компьютере разъём или специальная плата-интерфейс Fire-Ware 1394. Для ноутбуков не существует специальных переходников и потому, перед покупкой трансивера, вам необходимо будет найти соответствующую модель ноутбука c разъёмом Fire-Ware 1394. Если в качестве трансивера предполагается использовать большой настольный компьютер, то задача решается просто - покупкой платы интрфейса Fire-Ware 1394, средняя цена которого 300-500р.

Технические характеристики трансивера Flex-5000A+RX2+ATU-R+VU5K

Общие

Диапазон частот Передача: 1,8-54-145-435 МГц (все любительские диапазоны)
Прием: 0,01-65; 144-148; 430-450МГЦ ( версия RX2 имеет 2 независимых канала приёма)
Стабильность частоты +- 0.5ppm
Диапазон рабочих температур -10°С до +50°С
Шаг изменения частоты минимум 1 Гц
Импеданс антенны

50 Ом, 3 несимметричных SO-239 - разъёма для КВ; BNC для УКВ/ДЦВ и входов приёмника

6-1000Ом с возможностью подстройки автоматическим тюнером (На 160-10м макс. настраиваемое КСВ=10)

5-150Ом с возможностью подстройки автоматическим тюнером (На 6м макс. настраиваемое КСВ=3)

Максимальное напряжение РТТ выхода

50V DC, 400мA

Внешний аудио входвыход 10 дБВ, ном. импеданс входа 5кОм, импеданс выхода 600 Ом
Рекомендуемые головные телефоны От 16 Ом и выше
Вход опорного генератора 10 МГц 0...+10 дБм
Потребляемая мощность RX: 1.5A (макс.)
TX: 25A (макс.)
Питающее напряжение DC 13,8V +-10%
Габариты 23.5 х 22.9 х 31.6см
Вес 5.9 кг

Передатчик

Выходная мощность КВ 1 - 100 Вт (АМ - 25 Вт)
Выходная мощность УКВ/ДЦВ 60 Вт на УКВ; 60 Вт на ДЦВ
Виды излучения AMFMLSBUSBDIGITAL (полоса определяется программно)
Подавление несущей в режиме SSB Не хуже -55 дБ
Подавление зеркального канала Не хуже -55 дБ
Подавление гармоник

-48 дБ (диапазон 160 - 10м)

-60 дБ (диапазон 6м)

АЧХ аудиотракта Плоская характеристика от 10Гц до 20 кГц с возможностью коррекции 3-х или 10 полосным программным эквалайзером
IMD3 Не хуже 32 дБ на частоте 14.2 МГц при 100 Вт.
Импеданс микрофона 600 Ом
Импеданс балансного входа 600 Ом

ВНИМАНИЕ!!!

Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.
