Раскрытие трансиверов FlexRadio на СиБи!
Инструкция раскрытия для трансиверов Flex-1500, 3000, 5000 на СиБи диапазон.
Товар снят с производства и более не поставляется!
Антенный тюнер 5000-ATU
Автоматический антенный тюнер для трансиверов FLEX-5000. Представляет собой встраиваемый модуль, обеспечивает качественное согласование антенн на диапазонах от 1.8 до 54 МГц, с мощностью передачи 5 - 250 ватт (1.8-30 МГц) и 100 ватт (54 МГц). Имеет более 16000 ячеек памяти для сохранения настроек на диапазонах. Скорость настройки - 0.5-6 секунд. Совместим с программой FlexRadio PowerSDR. Работает с широким спектром антенн - вертикалы, диполи, направленные антенны, лучи и другие, 6-1000? (1.8-30 МГц) и 16-150? (54 МГц).
Сравнительная таблица продуктов FlexRadio

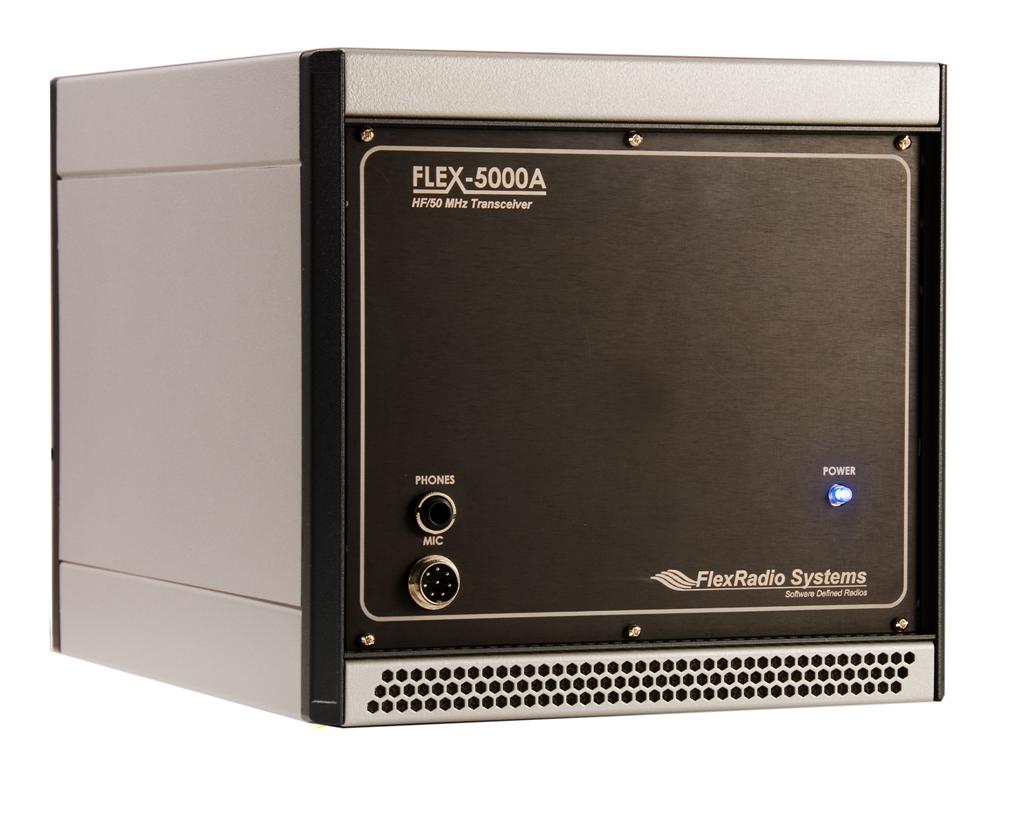

Подробно о трансивере FLEX-5000 >>>>
Подробно об антенном тюнере 5000-ATU >>>>
Статья "SDR FLEX-5000 – Суперкачество во всем и везде!"
ВНИМАНИЕ!!! Важное примечание!!!

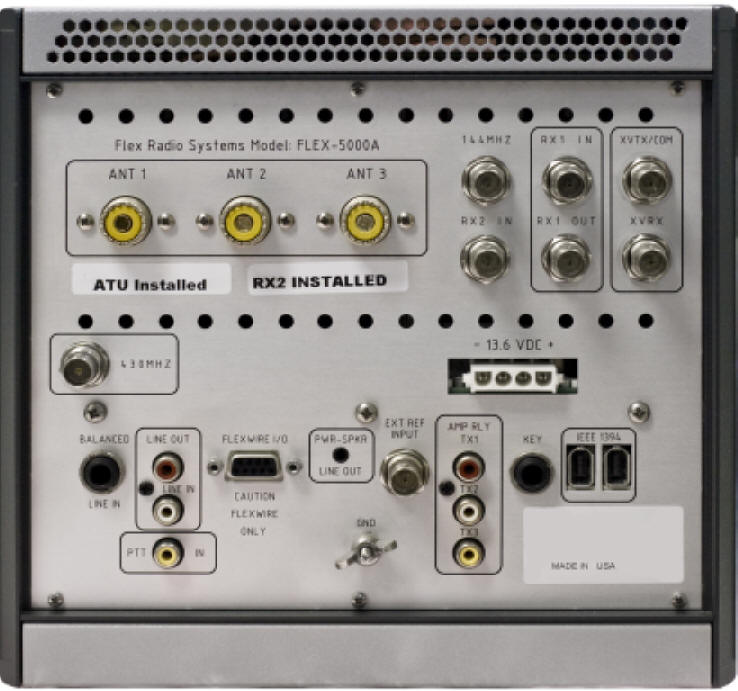

Уважаемые клиенты, перед покупкой этого трансивера, убедитесь, что у вас присутствует на компьютере разъём или специальная плата-интерфейс Fire-Ware 1394. Для ноутбуков не существует специальных переходников и потому, перед покупкой трансивера, вам необходимо будет найти соответствующую модель ноутбука c разъёмом Fire-Ware 1394. Если в качестве трансивера предполагается использовать большой настольный компьютер, то задача решается просто - покупкой платы интрфейса Fire-Ware 1394, средняя цена которого 300-500р.
Общие | |
Диапазон частот | Передача: 1,8-54 МГц |
Прием: 0,01-65 МГЦ | |
Стабильность частоты | +- 0.5ppm |
Диапазон рабочих температур | -10°С до +50°С |
Шаг изменения частоты | минимум 1 Гц |
Импеданс антенны | 50 Ом, несимметричный BNC - разъём 6-1000Ом с возможностью подстройки автоматическим тюнером (На 160-10м макс. настраиваемое КСВ=10) 5-150Ом с возможностью подстройки автоматическим тюнером (На 6м макс. настраиваемое КСВ=3) |
Максимальное напряжение РТТ выхода | 50V DC, 400мA |
Внешний аудио входвыход | 10 дБВ, ном. импеданс входа 5кОм, импеданс выхода 600 Ом |
Рекомендуемые головные телефоны | От 16 Ом и выше |
Вход опорного генератора 10 МГц | 0...+10 дБм |
Потребляемая мощность | RX: 1.5A (макс.) |
TX: 25A (макс.) | |
Питающее напряжение | DC 13,8V +-10% |
Габариты | 23.5 х 22.9 х 31.6см |
Вес | 5.9 кг |
Передатчик | |
Выходная мощность | 1 - 100 Вт (АМ - 25 Вт) |
Виды излучения | AMFMLSBUSBDIGITAL (полоса определяется программно) |
Подавление несущей в режиме SSB | Не хуже -55 дБ |
Подавление зеркального канала | Не хуже -55 дБ |
Подавление гармоник | -48 дБ (диапазон 160 - 10м) -60 дБ (диапазон 6м) |
АЧХ аудиотракта | Плоская характеристика от 10Гц до 20 кГц с возможностью коррекции 3-х или 10 полосным программным эквалайзером |
IMD3 | Не хуже 32 дБ на частоте 14.2 МГц при 100 Вт. |
Импеданс микрофона | 600 Ом |
Импеданс балансного входа | 600 Ом |
ВНИМАНИЕ!!!
Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.
