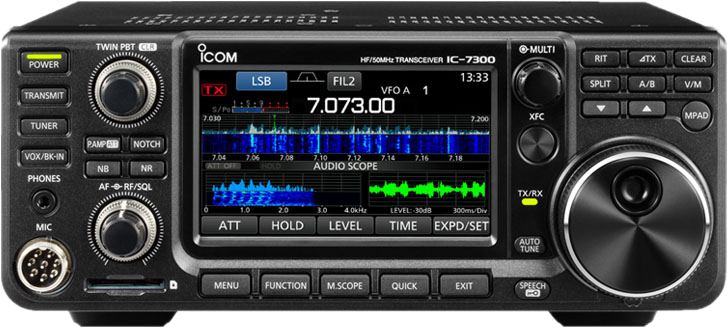

КВ трансивер ICOM IC-7300

0,3-30/50/70 МГц;
SSB/CW/RTTY/AM/FM;
100 Ватт;
Прямая оцифровка ВЧ сигнала; Цветной дисплей; Анализатор спектра;

Кол-во:
- + Звоните
bookmark_outlineВ закладки

Основные особенности КВ трансивера ICOM IC-7300

Высококачественный анализатор спектра реального времени

Теперь, серьезный анализатор спектра не является «привилегией» моделей топ-класса. Трансивер ICOM IC-7300 предлагает анализатор спектра реального времени с высочайшим разрешением. Такой анализатор спектра реального времени с функцией водопада гарантирует превосходные характеристики по разрешению, скорости развертки спектра и динамическому диапазону.

Возможности анализатора спектра реального времени

Форма анализатора спектра FFT (Быстрое преобразование Фурье) Настройка опорного уровня сигнала Да (–20dB до +20dB)
Частотный пролет 5кГц – 1000 кГц Задержка индикации пиковых значений Да (10 сек., непрерывно)
Разрешение* 1 точка минимум (приблиз.) Усредненная индикация Да
Область индикации формы сигнала (Вертикальная ось) 80 dB (Отображаемая область) Сенсорный рабочий экран Да (Изменение частоты)
Настройка VBW Да

*Количество точек отображаемых при уровне сигнала 60 dB в момент приема одной несущей.

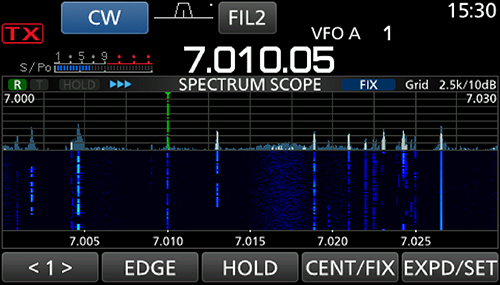

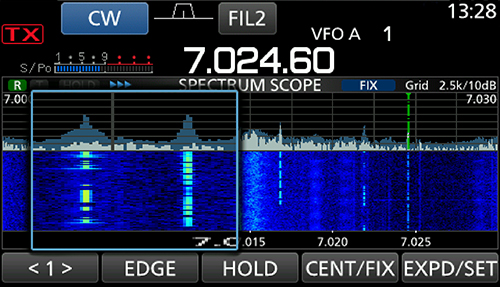

Водопад" - встроенный режим анализатора спектра
Отображение принимаемого сигнала в виде водопада, позволит не пропустить даже самый слабый сигнал.

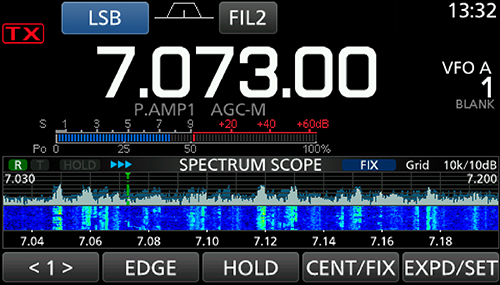

Анализатор спектра + водопад

Анализатор спектра + водопад (расширенный)

Увеличение изображения

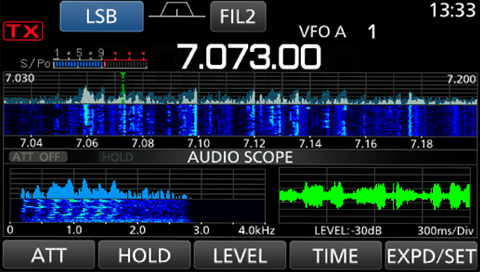

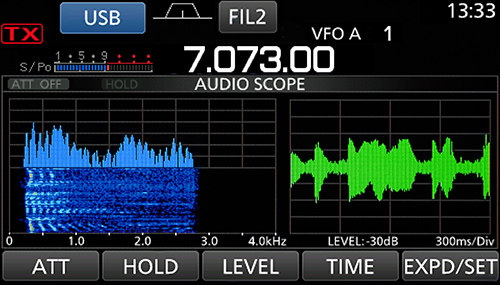

Встроенный анализатор передаваемого сигнала

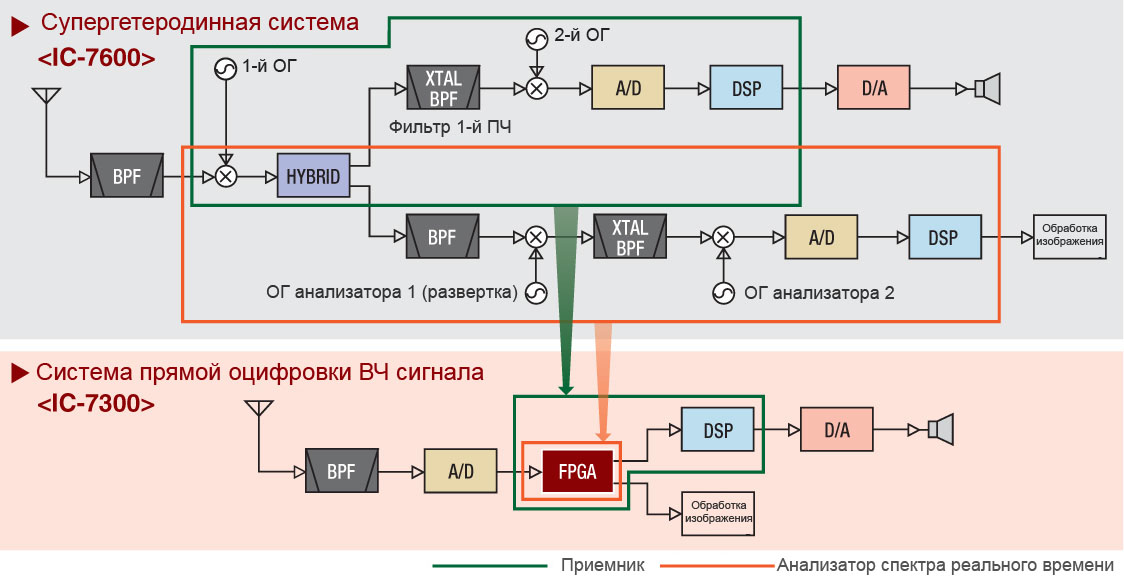

Система прямой оцифровки ВЧ сигнала - первая в радиолюбительской практике*

Вместо традиционной системы супергетеродинного приема, КВ трансивер ICOM IC-7300 использует систему прямой оцифровки ВЧ сигнала. Это первый радиолюбительский трансивер с такой схемотехникой. Подобная технология ранее использовалась только в трансиверах на основе программного обеспечения (SDR), а также в другом коммуникационном оборудовании. Большая часть ВЧ сигналов обрабатывается с помощью FPGA (Программируемой вентильной матрицы), что позволяет отказаться от физических устройств смешивания и фильтрации сигналов и предложить высокоэффективный анализатор спектра в компактном корпусе.
* По исследованиям компании ICOM среди крупнейших производителей радиолюбительского оборудования.

Первоклассные характеристики по уровню фазовых шумов

Отказ от ценовых и рабочих ограничений супергетеродинной системы и переход к прямой оцифровке ВЧ сигнала позволил реализовать идеально высокие характеристики по уровню фазового шума. В результате, по сравнению с моделью IC-7200, уровень фазовых шумов в ICOM IC-7300 был улучшен на 15 dB (при разносе частот в 1 кГц). Такие превосходные показатели уровня фазовых шумов снижают уровень помех, как в принимаемом, так и в излучаемом сигнале.

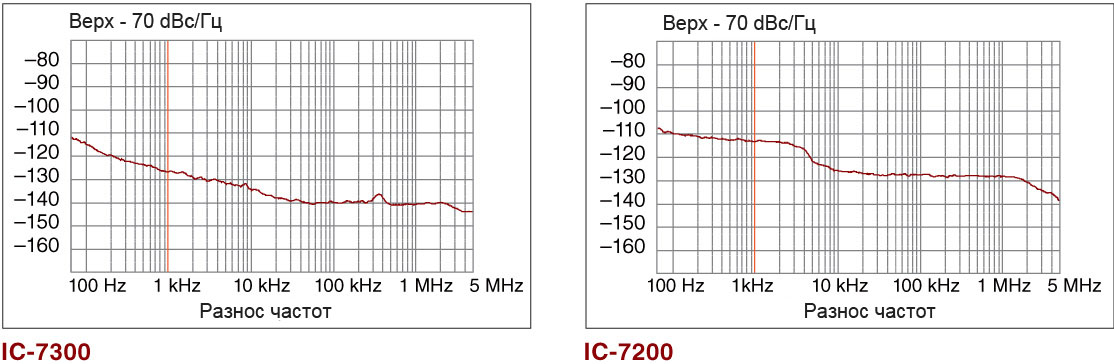

Сравнение характеристик уровня фазовых шумов

Большой сенсорный цветной TFT ЖК-дисплей

Трансивер ICOM IC-7300 снабжен большим цветным TFT ЖК-дисплеем, который может быть использован для сенсорных касаний. Такой, дружественный к пользователю интерфейс, гарантирует интуитивно понятную работу. Используя программную клавиатуру на сенсорном экране, вы легко сможете настроить необходимые функции и отредактировать содержимое ячеек памяти.


Управление водопадом

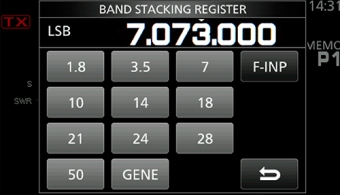

Переключение диапазонов

Визуальное отображение меню

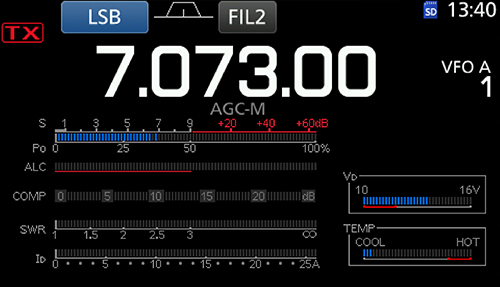

Мультиметр

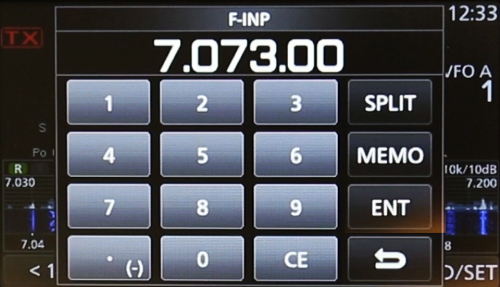

Прямой ввод частоты

Многофункциональный регулятор для эффективной работы

Если вы нажимаете многофункциональный регулятор, то пункты меню отображаются в правой части дисплея. Вы можете выбрать необходимый пункт касанием на экране и установить необходимое значение, вращая многофункциональный регулятор. Такая комбинация вращения регулятора и касания экрана упрощает и ускоряет работу с трансивером.

Встроенный автоматический антенный тюнер

Встроенный высокоскоростной автоматический антенный тюнер умещен в компактный корпус устройства - 240 (Ш) × 238 (Г) × 95 (В) мм. Вы легко можете носить трансивер с собой и использовать его в полевых условиях.

Встроенный слот для SD карты

Установив в трансивер опциональную SD карту (не поставляется с трансивером), вы сможете сохранять на нее много различных данных: запись эфира, изображение с экрана дисплея, лог RTTY, голосовые сообщения для передачи в эфир, установки функций трансивера для быстрого восстановления.

Превосходное качество звучания сигнала

Новый встроенный громкоговоритель, для которого выделено достаточно места внутри шасси из литого алюминия, обеспечивает оптимальное качество звука.

Другие функции ICOM IC-7300

  • Функция память голосовых сообщений;
  • Функции памяти CW и RTTY сообщений;
  • Функция журнала RTTY декодирования;
  • Функция захвата изображения экрана;
  • Разъем SD карты памяти;
  • Разъем USB для CI-V команд и входа/выхода аудио сигнала;
  • Система охлаждения с большим вентилятором;
  • Многофункциональное измерительное устройство
  • 101 канал памяти (99 обычных и 2 канала-границы сканирования);
  • Различные CW функции;
  • Цифровое снижение уровня помех;
  • 100 Вт выходной мощности в диапазонах КВ/50 МГц и 50 Вт выходной мощности в диапазоне 70 МГц (только в Европейской версии);
  • Виды излучения SSB, CW, RTTY, AM и FM.

Комплектация поставки трансивера ICOM IC-7300

  • Трансивер;
  • Ручной микрофон HM-219;
  • Кабель питания;
  • Запасной предохранитель;
  • Инструкция по эксплуатации;
  • Упаковка.

Все указанные функциональные особенности, примеры экрана и технические характеристики могут быть изменены без предварительного уведомления.

Технические характеристики трансивера ICOM IC-7300

Общие

Частоты приема Рабочие: 0.030–74.800 МГц
Гарантированные: 500 кГц - 29.9999 МГц / 50.000 - 54.000 МГц / 70.000–70.500 МГц
Частоты передачи 1.800–1.999 МГц
3.500–3.800 МГц
7.000–7.200 МГц
10.100–10.150 МГц
14.000–14.350 МГц
18.068–18.168 МГц
21.000–21.450 МГц
24.890–24.990 МГц
28.000–29.700 МГц
50.000–52.000 МГц
70.000–70.500 МГц
Виды модуляции SSB, CW, RTTY, AM, FM
Количество каналов

101 (99 обычных и 2 границы сканирования)

Сопротивление антенны 50 Ом
Количество антенных входов 1
Напряжение питания 13.8 Вольт ± 15% (постоянное)
Потребляемый ток 0.9 А (в режиме приема)
1.25 А (прием при максимальной громкости динамика)
21 А (передача на 100 Ватт мощности)
Заземление Отрицательное
Диапазон рабочих температур от -10°C до +60°C
Стабильность частоты ±0.5 ppm, (от -10°C до +60°C)
Размеры 240 х 95 х 238  мм
Масса 4.1 кг

Передатчик

Выходная мощность SSB, CW, RTTY, FM 2 -100 Ватт
AM 1-25 Ватт
Модуляция SSB: Балансная, AM: Мало-мощная, FM: Реактансная
Паразитное излучение 1,8-28 МГц ?50 дБ или менее
50 МГц ?63 дБ или менее
Подавление несущей частоты 50 дБ или более
Подавление внеполосных излучений 50 дБ или более
Сопротивление микрофона 600 Ом

Приемник

Тип приёмного тракта Прямая оцифровка супергетеродина
Промежуточная частота 36 кГц
Чувствительность SSB/СW (10 дБ сигнал/шум) 1.8 - 29.995 МГц: 0.15 мкВ
50 МГц: 0.12 мкВ
AM (10 дБ сигнал/шум) 0.5 - 1.8 МГц: 13.0 мкВ
1.8 - 29.995 МГц: 2.0 мкВ
50 МГц: 1.0 мкВ
FM (12 дБ SINAD) 28 - 29.7 МГц: 0.50 мкВ
50 МГц: 0.25 мкВ
Чувствительность шумоподавителя SSB 5.6 мкВ или менее
FM 0.3 мкВ или менее
Избирательность SSB (BW = 2.4 кГц) 2.4 кГц или больше / -6 дБ
3.4 кГц ниже / -40 дБ
CW (BW = 500 Гц) 500 Гц или больше / -6 дБ
700 Гц или менее / -40 дБ
RTTY (BW = 500 Гц) 500 Гц или больше / -6 дБ
800 Гц или менее / -40 дБ
АМ (BW = 6 кГц) 6.0 кГц или больше / -6 дБ
10 кГц или менее / -40 дБ
FM (BW = 15 кГц) 12.0 кГц или больше / -6 дБ
22 кГц или менее / -40 дБ
Аудио выход 2.5 Ватт (8 Ом, 1 кГц, 10% искажение)

ВНИМАНИЕ!!!

Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.
