КВ трансивер ICOM IC-7200

Товар снят с производства и более не поставляется!

Снят с производства
bookmark_outlineВ закладки

Трансивер с 29.10.2015г. снят с производства. Замена - ICOM IC-7300

Разработчики Icom сознательно использовали при создании трансивера Icom IC-7200 «милитари» стиль. Но только стилем они не ограничились, корпус трансивера выполнен с передовыми военными технологиями. Неправильно было бы говорить о том, что трансивер IC-7200 является водонепроницаемым, правильнее сказать, что трансивер имеет влаго-брызго защищенную конструкцию – данную конструкцию ICOM широко применяет при разработке и создании морских трансиверов. Технология, примененная в трансивере, обеспечивает защиту кулеров охлаждения трансивера, не позволяя попадать на них брызгам, все внутренние отсеки трансивера имеют резиновые уплотнители в местах соприкосновения с корпусом, что дает значительную защиту электронных элементов от попадания влаги, так же трансивер имеет дополнительную защиту органов управления передней панели. Технология примененная при создании трансивера гарантирует его работу в самых жестких условиях. Вы можете свободно использовать ваш трансивер не только в домашних условиях, но и на природе, при активных видах отдыха.

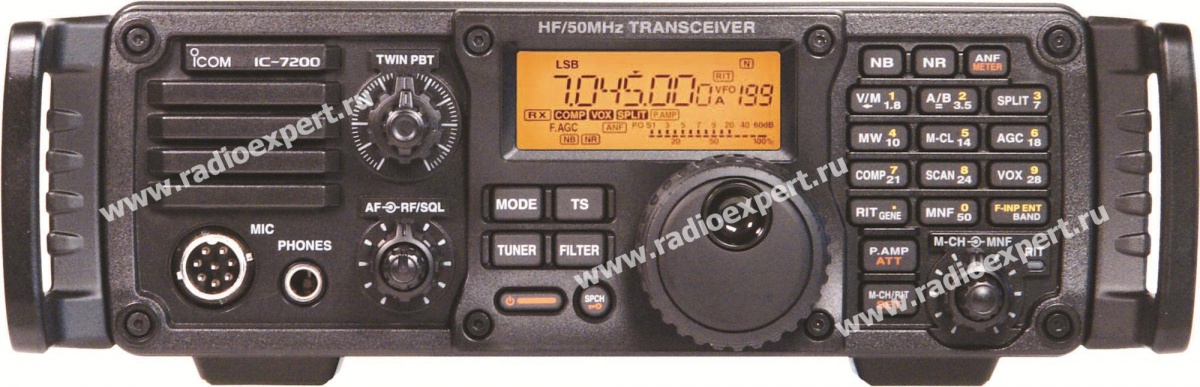

Трансивер IC-7200 имеет удобное, интуитивно понятное управление, которое не требует долгого изучения, что позволяет оператору приступить к работе уже через несколько минут после знакомства с трансивером. Разработчики ICOM усердно поработали над эргономикой расположения всех клавиш и ручек управления функциями трансивера. Все клавиши и ручки управления надежны как в настоящих военных образцах оборудования и помимо этого удобны и приятны при тактильном контакте и работе. Дисплей трансивера, хоть и имеет небольшие размеры, отличается хорошей информативностью и отличной читаемостью информации даже в условиях прямого солнечного освещения. Переключение модуляции, шагом настройки, внешним тюнером, встроенными фильтрами осуществляется нажатием соответствующей кнопки. Клавиатура прямого ввода частоты трансивера Icom IC-7200, имеет множество функций, для ввода частоты та же клавиатура задействуется с помощью нажатия кнопки F-INP ENT.

На задней панели трансивера выведены стандартные для Icom подключения. К трансиверу возможно подключение только одной антенны через стандартный разъем SO-232. Разъем провода подключения трансивера к блоку питания имеет 4 контакта - провод соединения с блоком питания входит в комплектацию трансивера, но, в случае необходимости, можно прибрести запасной провод, в нашем магазине он представлен как MFJ-5538. Имеется подключение внешнего антенного тюнера, заземления, разъем АСС, разъем подключения телеграфного манипулятора ( манипуляторы можно выбрать в разделе «Телеграфные манипуляторы» на нашем сайте), разъем для подключения внешнего динамика или наушников (разделы «Выносные динамики» и «Наушники» на нашем сайте), разъемы Remote, SEND и ALC. Внешний вид задней панели можно увидеть на фото размещенных выше.

IC-7200 в отличии от других современных недорогих трансиверов, оснащен USB портом на задней панели. Таким образом, трансивер может быть напрямую подключен к ноутбуку или стационарному ПК через стандартный USB кабель. Это, без сомнения, одна из лучших особенностей недорогого трансивера ICOM IC-7200. Порт USB позволяет не только управлять переключениями функций трансивера (CI-V данных), но и управлением TX и RX трансивера IC-7200 с компьютера. Используя соответствующее программное обеспечение, пользователь может записывать входящий сигнал или передавать заранее записанные сообщения с персонального компьютера. Как результат, кабель USB является единственным необходимым соединением между IC-7200 и компьютером. Ушла навсегда путаница кабелей, интерфейсы подключения и прочее! Это то что раньше не было доступно на недорогих трансиверах и намного упрощает работу оператора.

Основные функции трансивера ICOM IC-7200:
ПЧ DSP
В трансивере IC-7200 внедрены последние достижения в области ПЧ DSP. Несмотря на то, что IC-7200 трансивер начального уровня, он снабжен превосходными возможностями DSP обработки сигнала, которые вполне сравнимы с аналогичными функциями трансиверов высокого класса.

Управление цепью АРУ
Для предотвращения искажений от мощных близкорасположенных сигналов модуль DSP в трансивере IC-7200 размещен внутри цепи АРУ. Пользователь может выбрать время срабатывания АРУ – быстрое или медленное, а также отключить ее для каждого вида излучения независимо.

Цифровой ПЧ фильтр
Вашему трансиверу IC-7200 не требуется установка опциональных фильтров. Встроенный цифровой фильтр позволяет весьма гибко выбрать полосу и прямоугольность (мягкий или жесткий фильтр), что дает возможность оптимальной настройки трансивера в текущих рабочих условиях.

Функция цифрового двухстороннего сужения полосы пропускания
Компания ICOM предлагает своим пользователям трансивера IC-7200 уникальную функцию двухстороннего сужения полосы пропускания ПЧ фильтра приемника. Эта функция позволяет электронно смещать верхнюю и нижнюю границу полосы пропускания ПЧ фильтра. Используя два регулятора на одной оси, вы сможете легко сузить полосу пропускания или сместить ее таким образом, чтобы подавить сигнал помехи и выделить полезный сигнал.

Ручной режекторный фильтр
Ручной режекторный фильтр трансивера ICOM IC-7200 обеспечивает подавление сигнала на 70 dB. Вы можете "вырезать" мощный тональный сигнал в полосе пропускания, который оказывает влияние на работу цепи АРУ. Специальный регулятор в правом нижнем углу передней панели предназначен для регулировки частоты резекции.

Цифровое снижение помех
Функция цифрового снижения помех IC-7200 позволяет существенно ослабить уровень фоновых шумов и улучшить соотношение сигнал/шум. Вы можете отрегулировать степень подавление в пределах 16 уровней. Это существенно повышает разборчивость голосовых сигналов и цифровых данных.

Цифровой подавитель помех импульсного типа
Подавитель помех импульсного типа в IC-7200, предназначен для подавления помех от системы зажигания двигателя автомобиля. Вы можете изменить степень подавления, также ширину импульсов (длительность подавления) в зависимости от текущих рабочих условий.

Высокостабильный выходной каскад
Прямой цифровой синтезатор частоты (DDS) трансивера обеспечивает идеальный сигнал передатчика и превосходное соотношение сигнал/шум. Система охлаждения выходного каскада с двумя вентиляторами гарантирует стабильную работу передатчика IC-7200, даже в условиях повышенного рабочего цикла.

Речевой ВЧ процессор
Цифровой ВЧ компрессор, встроенный в трансивер IC-7200, позволяет увеличить средний уровень речевой мощности вашего сигнала в режиме SSB. Даже при увеличении уровня компрессии схема DSP контролирует процесс обработки сигнала и обеспечивает максимальную его разборчивость.

Комплектация IC-7200:
1. Трансивер;
2. Тангента (ручной микрофон) HM-36;
3. Провод соединения с блоком питания;
4. Инструкция по эксплуатации на русском языке;
5. Запасные плавкие предохранители;
6. Упаковка.

Технические характеристики трансивера Icom IC-7200

Общие

Диапазон частот 0.03 – 60 МГц
Количество каналов 201
Вид модуляции USB, LSB, CW, RTTY(FSK), AM
Стабильность частоты ±0.5ppm
Потребляемый ток Tx: 22 A
Rx: 2 А
Питание 13.8 В ±15%
Диапазон рабочих температур -10°С...+60° С
Габариты 241 х 84 х 281 мм
Вес 5,5 кг

Передатчик

Выходная мощность SSB/CW/RTTY/FM: 100 Вт
AM: 40 Вт
Внеполосное излучение не менее 50 дБ
Подавление несущей не менее 50 дБ

Приемник

Чувствительность SSB/CW/RTTY 0,16 мкВ
AM AM: 2 мкВ
Избирательность дополнительного приемника AM: более 12 кГц (-6 дБ), менее 25 кГц (-60 дБ)
FM: более 12 кГц (-6 дБ), менее 20 кГц (-50 дБ)
Пороговая чувствительность не хуже 5,6 мкВ (SSB)
Избирательность SSB: 2,4 КГц/ -6 dB
CW: 500 Гц/ - 6 dB
AM: 6 КГц/ -6 dB
Подавление внеполосных излучений и зеркального канала более 70 дб

ВНИМАНИЕ!!!

Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.
