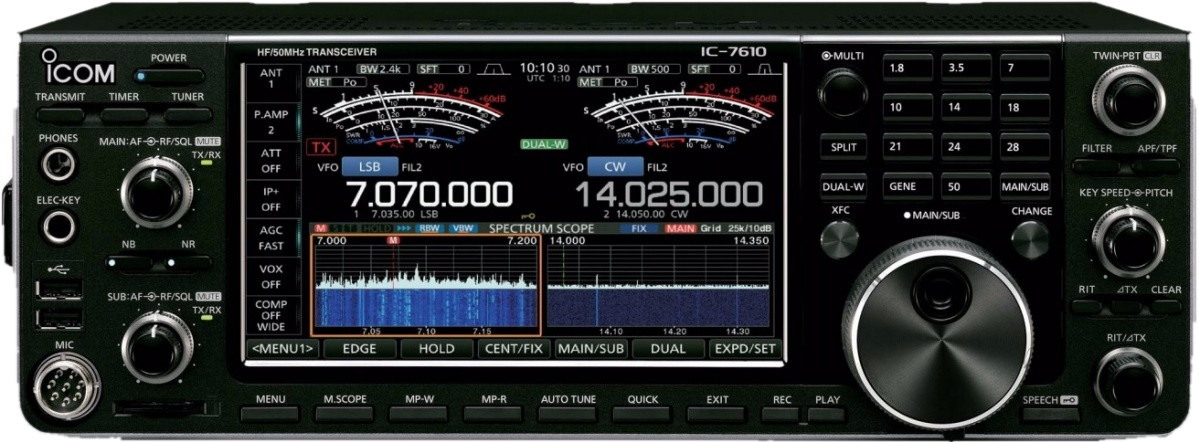

КВ трансивер ICOM IC-7610

0.030-60.00 МГц;
SSB/CW/RTTY/PSK/AM/FM;
100 Ватт;
Два независимых приемника; Прямая оцифровка ВЧ сигнала; Цветной дисплей; Анализатор спектра.

Кол-во:
- + Звоните
bookmark_outlineВ закладки
Купить набор
Добавьте товар в набор, чтобы увидеть скидку.
Итого:
492 373
503 550

Описание трансивера ICOM IC-7610

Прямая ВЧ оцифровка сигнала переводит вас на следующий уровень работы с первоклассными характеристиками динамического диапазона и настоящим двойным приемом

Прием слабых сигналов всегда является основной задачей для охотников за DX или спортсменов по всему миру, вне зависимости от условий прохождения или размера «свалки» на частоте. Характеристики вашего приемника как раз и определяют запишите ли вы очередное QSO в аппаратный журнал или будете ждать следующего раза. Ключевым фактором в такой ситуации становятся динамические возможности, то есть, способность принимать слабые сигналы при наличии мощных сигналов на соседних частотах. IC-7610 снабжен двумя приемниками с прямой ВЧ оцифровкой, что позволяет добиться динамического диапазона в 110 dB и характеризовать трансивер, как оборудование экстра-класса.

Передовая система прямой ВЧ оцифровки

FPGA
FPGA
Система прямой ВЧ оцифровки компании ICOM, впервые реализованная в IC-7300, сделала доступными SDR технологии. В основе прямой оцифровки лежит преобразование входных ВЧ сигналов в цифровую форму с помощью Аналогово-Цифрового Преобразователя и мгновенной обработки этих данных FPGA (Программируемой Вентильной Матрицей). Такой процесс существенно снижает уровень искажений, возникающих в различных каскадах смесителей традиционных супергетеродинных приемников.

Изумительный динамический диапазон 110 dB*

Характеристики динамического диапазона
Характеристики динамического диапазона
Система прямой ВЧ оцифровки в IC-7610 позволяет реализовать динамический диапазон приемника в 110 dB. Теперь у вас будут возможности приема слабых сигналов на фоне мощных помех от станций на соседних частотах. Вы сможете легко почувствовать разницу при приеме слабого сигнала дальней станции на фоне вызывающей ее «свалки»!


* Измерено при разносе частот 2 кГц (Рабочая частота: 14.2 МГц, Вид излучения: CW, Полоса ПЧ: 500 Гц)

Специальный кварцевый генератор (VCXO) для формирования тактовых импульсов

VCXO
VCXO
Снижение фазовых шумов приемника всегда является основной задачей, поскольку от этого зависят естественные характеристики приема. Формирование тактовых импульсов IC-7610 реализовано на основе кварцевого генератора, управляемого напряжением (VCXO) с низким уровнем фазовых шумов, что в купе с традиционными компонентами питания компании Icom для VCXO и FPGA, гарантирует минимально возможный уровень фазового шума. Кроме этого, для максимальной точности предусматривается подача на IC-7610 опорного сигнала частотой 10 МГц.


Два независимых приемника

В IC-7610 предусмотрено два приемника - например, для приема обеих сторон DX-свалки дальней станции, работающей на разнесенных частотах или поиска множителей в соревнованиях на другом диапазоне или видом излучения. Два независимых DIGI-SEL преселектора, два независимых каскада полосовых фильтров подают сигналы на два отдельных АЦП в программируемой вентильной матрице (FPGA).

Двойной приемник
Двойной приемник

Блоки полосовых фильтров
Блоки полосовых фильтров


DIGI-SEL для диапазонов Main и Sub

Преселекторы DIGI-SEL представляют собой узкополосные ВЧ фильтры, которые предотвращают перегрузку Аналогово-Цифрового Преобразователя от мощных внеполосных сигналов в процессе их ВЧ оцифровки. Кроме этого, они снижают уровень интермодуляционных компонент третьего и последующего порядков. Это идеальное решение для приема сигналов в соревнованиях при перегруженном диапазоне или при наличии мощных вещательных станций на соседних частотах или диапазонах.

Характеристики полосовых фильтров и преселектора на частоте 7.22 МГц
Характеристики полосовых фильтров и преселектора
на частоте 7.22 МГц

Блоки полосовых фильтров
Полоса пропускания между антенной
и преселектором (на выходе преселектора)


Высококачественный громкоговоритель

Блок громкоговорителя
Модуль громкоговорителя
На выходе приемника располагается отсек встроенного громкоговорителя. Отсек спроектирован таким образом, чтобы получить естественное звучание аудио сигнала и оградить громкоговоритель от шасси устройства для предотвращения вибрации и резонанса панелей.


Цифровое «преобразование вверх» (DUC) для идеального качества передачи

Характеристики фазовых шумов в режиме передачи
Уровень фазовых шумов в режиме передачи
Ломая традиционное смешивание сигнала несущей с сигналом опорного генератора, цифровое «преобразование вверх» (DUC) позволяет генерировать необходимый сигнал с помощью Цифро-Аналогового Преобразователя. На рисунке справа показан эффект использования новой технологии.


Встроенный автоматический антенный тюнер

Модуль антенного тюнера
Модуль антенного тюнера
Встроенный автоматический антенный тюнер сохраняет параметры согласования в соответствии с частотой передачи, так что вы сможете оперативно восстанавливать настройки при смене рабочего диапазона. Аварийная функция тюнера* предусматривает кратковременною работу на передачу при высоком КСВ антенны.

* Уровень выходной мощности не гарантируется и может быть снижен.

7-дюймовый цветной дисплей с функцией сенсорного экрана

Большой 7-дюймовый цветной дисплей с разрешением (800 х 400 пикселей) отображает все необходимые рабочие параметры. Дисплей является неотъемлемой частью функциональных возможностей трансивера. В вашем распоряжении два окна анализатора спектра, расположенных по горизонтали или вертикали, симуляция стрелочных измерительных приборов, а также декодируемые RTTY и PSK31/63 сообщения.


Двойной приемник, двойной анализатор спектра

В IC-7610 предусмотрен режим двойного приема на различных диапазонах, сопровождающийся двумя окнами анализатора спектра с высокой скоростью и разрешением. Если вам нужно проконтролировать открытие диапазона, сработать редкую DX-станцию на разнесенных частотах или найти множитель в соревнованиях, то в вашем распоряжении будет два приемника с визуальным контролем, что позволить сконцентрироваться «на вытягивании» слабого сигнала. Анализатор спектра предлагает первоклассные характеристики по разрешению, скорости развертки и динамическому диапазону в 100 dB. Для упрощения навигации в пределах диапазона подключите компьютерную мышь к USB порту трансивера и перестраивайте приемник по щелчку кнопки.


Универсальный анализатор аудио спектра

Пример анализатора аудио спектра
Пример анализатора аудио спектра
Экран Audio Scope располагает FFT дисплеем с водопадом и осциллографом для контроля формы принимаемого и передаваемого сигнала. Вы в любой момент сможете контролировать ЗЧ характеристики, например, уровень компрессии микрофона, полосу и режекцию фильтра, а также форму принимаемого CW сигнала.


Сенсорный экран и многофункциональный регулятор для эффективной работы

Сенсорный экран Такая комбинация вращения регулятора и касания экрана упрощает и ускоряет работу с трансивером. Если вы нажимаете многофункциональный регулятор, то пункты меню отображаются в правой части дисплея. Вы можете выбрать необходимый пункт касанием на экране и установить необходимое значение, вращая многофункциональный регулятор.


Внешняя ручка настройки для второго VFО

RC-28 Опциональная внешняя ручка настройки RC-28 позволит получить дополнительные органы управления для диапазона Sub. Диапазоны Main и Sub могут переключаться кнопками F1 и F2 и управляться внешней ручкой настройки на RC-28. Светодиодные индикаторы над кнопками F1 и F2 будут указывать на активный диапазон.


Разъем DVI-D для подключения внешнего дисплея

Трансивер IC-7610 снабжен разъемом DVI-D для подключения внешнего дисплея. Вы можете контролировать рабочую частоту, необходимые параметры и анализатор спектра на большом внешнем дисплее.

Разъем SD карты и USB порт для сохранения данных

Если подключена SD карта или USB модуль памяти, то возможно сохранение и загрузка различных данных, включая обновления «прошивки», содержимое каналов памяти, снимки экрана и прочие персональные настройки. SD карта памяти также предусматривает сохранение и воспроизведение TX/RX аудио сигналов, голосовых и RTTY/CW сообщений, а также журнала декодирования RTTY.

Выход сигнала I/Q

В трансивере IC-7610 предусмотрено формирование сигнала I/Q на порту USB. Он может быть использован для подачи на внешний анализатор спектра или программное обеспечение декодирования на ПК.

*Эта функция будет доступна после обновления прошивки в будущем.

Упрощенное дистанционное управление с RS-BA1

Вы можете работать на вашем IC-7610 с помощью программного обеспечения RS-BA1, где бы не находились - в соседней комнате или на другом краю земного шара. В вашем распоряжении будет не только изменение настроек и прием/передача аудио сигналов, но анализатор спектра одного диапазона с функцией водопада. При подключении трансивера к локальной сети через Ethernet разъем, компьютер на удаленной позиции больше не требуется.

Прочий функционал трансивера ICOM IC-7610

    Приемная антенна

  • Разъемы BNC типа RX IN/OUT для приемной антенны или внешнего предусилителя/полосового фильтра.

  • Режим CW

  • Формирование CW сигнала с помощью FPGA
  • Многофункциональный электронный ключ
  • Регулировка тона самоконтроля CW в пределах от 300 до 900 Гц
  • Функция автоматического повтора
  • Нумерация контрольного номера для соревнований
  • Передача обычного или укороченного кода Морзе для цифр
  • Два разъема KEY для манипуляторов
  • Полудуплексный режим и режим полного дуплекса
  • Функция автоподстройки CW
  • Функция пикового аудио фильтра (APF) с возможностью настройки полосы, формы и ЗЧ уровня

  • Приемник

  • Прием в диапазоне от 30 кГц до 60 МГц
    (Прием на некоторых частотах не гарантируется.)
  • Два типа предусилителей
    Preamp 1: Улучшает интермодуляционные характеристики
    : Preamp 2: Предусилитель с высоким коэффициентом усиления
  • Аттенюатор с переменным уровнем от 3 dB до 45 dB
  • Функция IP+ повышает характеристики динамического диапазона по продуктам третьего порядка
  • 101 канал памяти
  • Кодирование и декодирование RTTY
  • Двухпиковый аудио фильтр для режима RTTY
  • Регулируемое время срабатывания АРУ в пределах от 0.1 до 6 секунд
  • Двойная цифровая функция настройки полосы пропускания (PBT) для подавления помех на соседних частотах
  • Функция синхронизации частот диапазонов Main/Sub для разнесенного приема

  • Передатчик

  • Функция монитора TX
  • Изменение уровня выходной мощности для любых видов излучения
  • Функция VOX (Голосовое управление передачей)
  • Разъем BNC типа для подключения трансвертера
  • Микрофонный эквалайзер регулируемая полоса излучаемого сигнала
  • 50 стандартных частот CTCSS суб-тона

  • Эксплуатация

  • Стековая память для хранения 10 последних частот и режимов работы
  • Функция быстрого перехода к работе на разнесенных частотах
  • Функция быстрого перехода к двойному приему
  • Регулятор ВЧ усиления и порога шумоподавления
  • Глубина расстройки RIT и ΔTX до 9.999 кГц
  • Функции часов/UTC и таймера
  • Настройка и индикация частот с точностью до 1 Гц
  • Функция блокировки ручки настройки
  • Регулировка жесткости вращения ручки настройки
  • Разъемы внешних громкоговорителей для приемников Main и Sub
  • Функция хранителя экрана
  • Многофункциональное измерительное устройство
    (S-метр, Мощность, ALC, COMP, SWR, ID, VD и Температура)
  • Функция автоматического шага настройки

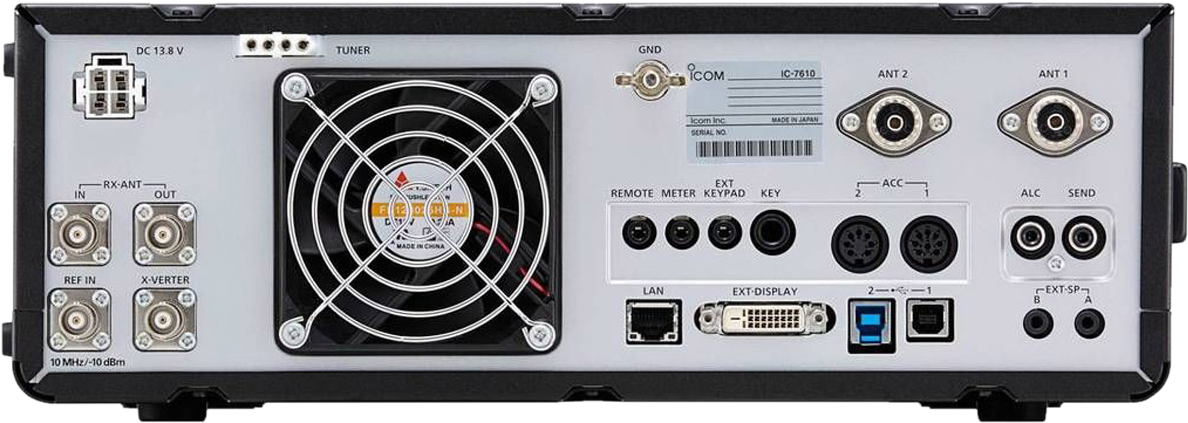

Вид задней панели 7610

Вид задней панели

Комплектность поставки трансивера ICOM IC-7610

  • КВ трансивер
  • Ручной микрофон, HM-219;
  • Кабель DC питания, 3 метра;
  • Запасные предохранители (2 штуки на 30А и 1 штука на 5А);
  • Разъем CW ключа (6.35 мм: 1/4" Стерео);
  • CD диск с дополнительной документацией;
  • Инструкция по эксплуатации на английском языке;
  • Инструкция по эксплуатации на русском языке;
  • Гарантийный талон;
  • Упаковка.
Общие сведения
Перекрытие по частоте:
(Европейская версия)
Прием:
0.030-60.00 МГц

Передача:
0.1357-0.1378,
1.810-1.999,
3.500-3.800,
7.000-7.200,
10.100-10.150,
14.000-14.350,
18.068-18.168,
21.000-21.450,
24.890-24.990,
28.000-29.700,
50.000-52.000 МГц
Вид излучения USB, LSB, CW, RTTY, PSK31/63, AM, FM
Количество каналов памяти 101 (99 обычных, 2 канала границы сканирования)
Разъемы антенны SO-239 × 2 (50Ω несимметричный (тюнер отключен))
BNC × 1 (Вход/выход приемной антенны)
Требования к источнику питания 13.8V DC ±15%
Потребляемая мощность Передача 23 A (При выходной мощности 100 Вт)
Прием 3.0 A (Ожидание), 3.5 A (Максимальная громкость)
Диапазон рабочих температур 0°C до +50°C
Стабильность частоты Менее ±0.5 ppm
(0 °C до +50 °C)
Разрешение по частоте 1 Гц
Габариты (Ш×В×Д)
340×118×277 мм
Вес (приблизительно) 8.5 кг
Антенный тюнер
Частотный участок Диапазоны 1.9–50 МГц
Диапазон согласуемого импеданса 16.7Ω –150Ω несимметричн. (КСВ не хуже 3:1)
Точность согласования КСВ 1.5:1 или менее
Время согласования 2-3 секунды (в среднем) (Максимум 15 секунд)
Передатчик
Уровень выходной мощности (КВ/50 МГц) SSB/CW/FM/RTTY/PSK: 1-100 Вт,
AM: 1-25 Вт
Система модуляции SSB Цифровая PSN модуляция
AM Цифровая маломощная модуляция
FM Цифровая модуляция переменным реактансом
Внеполосные излучения КВ диапазоны Менее - 50 dB
Диапазон 50 МГц Менее -63 dB
Подавление несущей Более 50 dB
Нежелательная боковая полоса Более 50 dB
Импеданс микрофона 600Ω
Приемник
Тип приемника Супергетеродин прямой ВЧ оцифровки
Промежуточная частота 12 кГц
Чувствительность *4 0.5–1.799МГц 1.8–29.999МГц 28.0–29.7МГц 50–54МГц::
SSB/CW:
(при уровне сигнал/шум 10dB)
- 0.16μV - 0.13μV
AM:
(при уровне сигнал/шум 10dB)
6.3μV 2.0μV - 1.0μV
FM
(при 12dB SINAD)

- 0.5μV 0.32μV
Чувствительность для версии RED.*5 1.8–29.999МГц 3.0–29.999МГц 28.0–29.7МГц: 50МГц:
SSB:
(при 12dB SINAD)
10 μV emf 0 μV emf - -6μV emf
AM:
(при 12dB SINAD)
16 μV emf 6 μV emf - 0 μV emf
FM
(при 12 dB SINAD)

- 0 μV emf -6μV emf
Чувствительность шумоподавителя
(Порог)
SSB: Менее 3.2 μV (Предусилитель включен)
FM: Менее 3.2 μV (Предусилитель включен)
Избирательность
(Форма фильтра: Sharp)
Более чем Менее чем
SSB
(Полоса: 2.4кГц, sharp)
2.4 кГц/–6 dB
3.6 кГц/–60 dB
CW
(Полоса: 500Гц, sharp)
500 Гц/–6 dB
700 Гц/–60 dB
RTTY
(Полоса: 500Гц, sharp)
500 Гц/–6 dB
700 Гц/–60 dB
AM
(Полоса: 6кГц)
6.0 кГц/–6 dB
15 кГц/–60 dB
FM
(Полоса: 15кГц)
12.0 кГц/–6 dB
20 кГц/–60 dB
Подавления зеркального и внеполосного канала КВ диапазоны Более 70 dB
Диапазон 50 МГц Более 70 dB (исключая искажения АЦП)
Уровень аудио мощности
(при 13.8V DC):
Более 2.0 Вт при 10% искажений с нагрузкой 8Ω
.

*4 КВ: Preamp 1 включен, 50 МГц: Preamp 2 включен, полоса: SSB/CW=2.4 кГц, AM=6 кГц, FM=15 кГц
*5 Менее чем, КВ: Preamp 1 включен, форма фильтра Soft, 50 МГц: Preamp 2 включен, форма фильтра Soft, Полоса: SSB=2.4 кГц, AM=4 кГц, модуляция 60%, FM=7 кГц, модуляция 60%

Все указанные спецификации могут быть изменены без предварительного уведомления.
