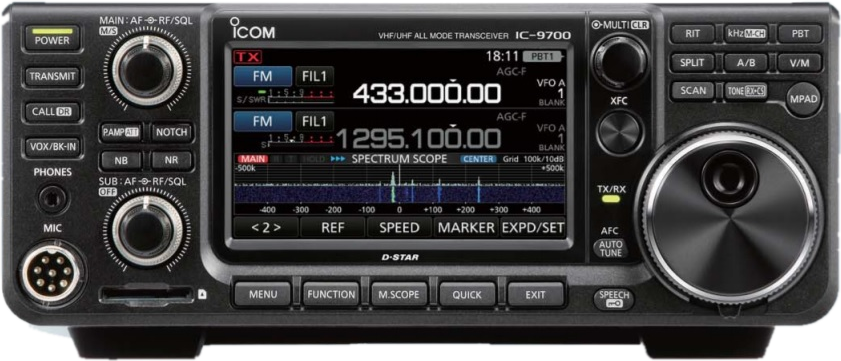

УКВ трансивер ICOM IC-9700

144–146/430–440/1240–1300 МГц;
SSB/CW/RTTY/AM/FM/DV/DD;
100 Ватт;
Прямая оцифровка, Цветной дисплей; Анализатор спектра.
Принимаются предварительные заказы. Первым покупателям - СКИДКА.

Цена:
147 200
Кол-во:
- + В корзину
купить в 1 клик
bookmark_outlineВ закладки

ВСЕРЕЖИМНЫЙ ТРАНСИВЕР ДИАПАЗОНОВ 144, 430, 1200 МГц

Высокоскоростной анализатор спектра реального времени, окно водопада и встроенный диапазон 1200 МГц!
Первоклассный VHF/UHF трансивер подарит вам совершенно новые ощущения!

Трансивер диапазонов 144, 430, 1200 МГц. Для работы в режимах DV, DD и через спутники.

IC-9700 - это трехдиапазонный всережимный трансивер с перекрытием частот диапазонов 2 м, 70 см и 23 см. В дополнении к традиционным режимам SSB, AM, FM, CW и RTTY, в трансивере реализована работа в режимах D-STAR (Интеллектуальные цифровые технологии для любительского радио) DV и DD. Кроме этого, реализован полноценный спутниковый режим! Предусмотрено три антенных разъема, по одному для каждого диапазона 144, 430 и 1200 МГц.

Экспертные цифровые технологии Icom

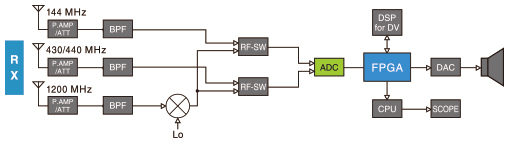

В трансивере IC-9700 используется метод прямой ВЧ оцифровки для диапазонов 144 МГц и 430 МГц. А в диапазоне 1200 МГц реализована оцифровка ПЧ с преобразованием вниз. Такая технология подразумевает оцифровку сигналов АЦП и последующую их обработку ППВМ. Обработка сигналов осуществляется на цифровом уровне, что исключает наличие искажений и прочих нелинейный элементов, встречающихся в традиционных супергетеродинных приемниках. В результате достигается идеальная чистота сигнала, что позволяет сформировать аудио сигнал максимального качества.

Интуитивно понятный сенсорный дисплей

Тщательно продуманные экраны MENU позволяют легко управлять настройками и функциями с помощью простого касания. Расширенное меню предусматривает быстрый доступ к функциям D-STAR и работы через спутники. Кроме этого, клавиатура на сенсорном экране позволит оперативно задать буквенно-цифровое наименование канала.



Анализатор спектра в режиме реального времени и окно водопада

Это первая модель VHF/UHF трансивера Icom с анализатором спектра реального времени и окна водопада, что ранее было характерно только для моделей КВ оборудования. Высокоскоростной анализатор спектра позволяет оперативно оценивать активность в диапазоне. Вы можете перестроить трансивер на частоту необходимого сигнала простым касанием экрана. А окно водопада позволяет контролировать хронологию изменения уровня сигнала в канале.

Независимый приемник, Работа полным дуплексом

Трансивер IC-9700 способен вести одновременный прием двух частот различных диапазонов и двумя различными видами излучения. Например, вы можете вести прием в режиме SSB на диапазоне 1200 МГц и одновременно принимать сигналы FM в диапазоне 144 МГц. Это функция дает неоспоримое преимущество при работе в соревнованиях или поиске слабых сигналов. Кроме этого, IC-9700 способен работать в режиме полного дуплекса, передавая на частоте основного диапазона в момент ведения приема на дополнительном.


Функция анализатора аудио спектра

Теперь вы сможете контролировать изменение аудио частотных характеристик или формы CW сигнала при использовании различных функций, например, влияние уровня микрофонной компрессии, полосы фильтра, полосы режекторного фильтра. Окно FFT дисплея и осциллографа предусматривают отображение формы как излучаемого, так и принимаемого сигнала.

Усилитель мощности новой конструкции

Выходной каскад усилителя мощности обладает первоклассной стабильностью и эффективностью (Диапазон 144/430 МГц: 100/75 Вт). Система охлаждения предотвращает перегрев УМ, даже при длительных сеансах передачи. Это гарантирует надежную работу выходного каскада в соревнованиях.


Вот пример сравнения температуры шасси двух трансиверов при сеансе передачи длительностью 15 минут. Температура задней панели шасси трансивера IC-910* поднимается до 65°C, тогда как у IC-9700 она поднимается только до 45°C. Выходной каскад нового трансивера энерго эффективней предыдущих моделей.
* Пример японской версии трансивера при использовании 50 Вт.

Поддержка функций D-STAR

В трансивере IC-9700 реализована функция D-STAR репитера (DR), что, конечно, придется по вкусу энтузиастам D-STAR. Функция DR может быть одновременно использована в основном и дополнительном диапазонах для прослушивания двух разных DV сигналов. Кроме этого, используя режим DD, вы можете просматривать Интернет через станцию репитера.


Встроенные функции DV шлюза

Трансиверу может быть установлен статический IP адрес. Если вы установите внешний белый IP адрес вашему маршрутизатору, то сможете использовать терминальный режим или режим точки доступа без какого-либо дополнительного программного обеспечения.


Почти похожий на IC-7300 интерфейс пользователя

Расположение органов управление и экранов меню практически совпадает с трансивером IC-7300. Если вы освоили работу с IC-7300, то сможете сразу начать работу и с IC-9700. IC-9700 идеально подходит для комплекта с IC-7300, чтобы иметь возможность работы на частотах от КВ до 1200 МГц.


Комплексные меню для работы через спутники

Спутниковый режим IC-9700 существенно упрощает процедуру работы через ИСЗ. Даже в спутниковом режиме вы можете использовать высокоэффективный анализатор спектра.

Функция прямой и обратной синхронизации
В дополнение к функции обратной синхронизации, предусмотрена также и прямая синхронизация. Обе функции одновременно повышают или понижают значение входной и выходной частоты с идентичным шагом перестройки.

Функция АПЧ
Автоматическая подстройка частоты отслеживает изменение частоты из-за эффекта Доплера и гарантирует комфортный прием.

99 спутниковых каналов памяти
В трансивере IC-9700 предусмотрено 99 спутниковых каналов памяти для хранения входной и выходной частоты и вида излучения. Просто выберите необходимый спутниковый канал и все ваши настройки для спутника будут установлены.

Прочие функции

  • Громкое и чистое звучание;
  • Совместимость с RS-BA1 версии 2 и CI-V командами;
  • Встроенная функция сервера;
  • Цифровое управление полосой ПЧ;
  • CW функции: Режим полного дуплекса, CW ключ с памятью, реверс CW, автоподстройка CW;
  • Разъем SD карты памяти;
  • Запись TX/RX сигналов;
  • Захват изображения экрана;
  • и многое другое.

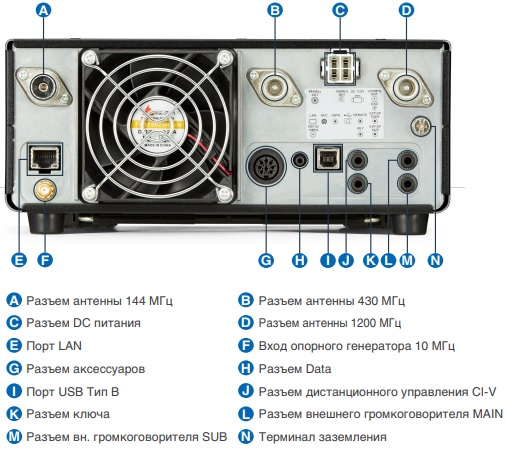

Вид задней панели

Комплектация поставки ICOM IC-9700

  • Трансивер
  • Ручной микрофон-тангента HM-219;
  • Кабель питания;
  • Переходник для телеграфного манипулятора;
  • Комплект предохранителей;
  • Инструкция на русском языке;
  • Упаковка.
Технические характеристики трансивера ICOM IC-9700

Общие

Частоты 144.000–146.000, 430.000–440.000, 1240.000–1300.000 МГц
Виды модуляции SSB, CW, RTTY, AM, FM, DV, DD
Количество каналов

По 107 на каждый диапазон (99 симплекс + 6 программирование краев сканирования + 2 вызывные), 99 (спутник), 2000 (функция DR)

Антенные коннекторы 144 МГц SO-239 (50 Ом)
430/440 и 1200 МГц N-тип (50 ом)
Количество антенных входов 3
Напряжение питания 13.8 Вольт ± 15% (постоянное)
Потребляемый ток 1.2 А (в режиме приема)
1.8 А (прием при максимальной громкости динамика)
18 А (передача на максимальной мощности)
Диапазон рабочих температур от -10°C до +60°C
Стабильность частоты менее чем ±0.5 ppm, (от -10°C до +60°C)
Шаг частоты 1 Гц
Размеры 240  * 94  * 238  мм
Масса 4.7 кг

Передатчик

Выходная мощность   SSB/CW/FM/RTTY/DV/DD AM
144 МГц 0.5–100 Ватт 0.125–25 Ватт
430/440 МГц 0.5–75 Ватт 0.125–18.75 Ватт
1200МГц 0.1–10 Ватт 0.025–2.5 Ватт
Модуляция SSB
FM
AM
DV
DD
Цифровая модуляция PSN
Цифровая модуляция Reactance
Цифровая модуляция с низким энергопотреблением
Цифровая модуляция GMSK Reactance
Цифровая квадратурная модуляция
Паразитное излучение   Гармоники Внеполосное излучение
144 МГц
430/440 МГц
1200 МГц

Менее -63 дБ
Менее -61,8 дБ
Менее -53 дБ

Менее -60 дБ
Менее -60 дБ
Менее -50 дБ
Подавление несущей частоты 50 дБ или более
Подавление внеполосных излучений 50 дБ или более
Сопротивление микрофона 600 Ом

Приемник

Тип приёмного тракта Прямая оцифровка 144, 430/440 МГц
1200 МГц, преобразование вниз.
Промежуточная частота 311–371 МГц (1200 МГц)
Чувствительность (предусилитель: ON, фильтр: SOFT) SSB/CW (10 дБ S/N)
AM (10 дБ S/N)
FM (12 дБ SINAD)
DV (1% BER) (PN9)
DD (1% BER) (PN9)
Менее 0,11 мкВ
Менее 1,0 мкВ
Менее 0,18 мкВ
Менее 0,35 мкВ
Менее 1,59 мкВ
Селективность (фильтр: SHAPE) SSB (BW = 2,4 кГц)
CW (BW = 500 Гц)
RTTY (BW = 500 Гц)
AM (BW = 6 кГц)
FM (BW = 15 кГц)
DV (интервал 12,5 кГц)
DD (интервал 300 кГц)
Более 2,4 кГц / -3 дБ, менее 3,6 кГц / -60 дБ
Более 500 Гц / -3 дБ, менее 700 Гц / -60 дБ
Более 500 Гц / -3 дБ, менее 700 Гц / -60 дБ
Более 6 кГц / -3 дБ, менее 15 кГц / -60 дБ
Более 12 кГц / -6 дБ, менее 20 кГц / -60 дБ
Более -50 дБ
Более -40 дБ
Аудио выход Более 2,0 Вт (1 кГц, 10% искажения), 8 Ом

ВНИМАНИЕ!!!

Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.
