Полный комплект автоматического аппаратнопрограммного комплекса приёма данных с метеорологических спутников.
Диапазон частот: L-Band, 1680 - 1712 МГц;
Комплект: спутниковая антенна, штатив, позиционер, блок управления, патч-антенна, конвертер, приёмный модуль, программное обеспечение
Поставка с завода только по заказу. Срок 1-3 месяца.

Цена:
0
Кол-во:
- + В корзину
купить в 1 клик
bookmark_outlineВ закладки

WSS-420 HRPT / CHRPT Спутниковая система приёма метеоданных

  • Полностью интегрированное аппаратное/программное решение
  • Компактная автономная система
  • Прочный ротатор и штатив
  • Простая установка, калибровка и настройка
  • Автоматическое позиционирования спутниковой антенны
  • Автоматическое слежение в реальном времени орбитальных спутников
  • Автоматическое планирование приема
  • Полная поддержка мульти-спектральных AVHRR данных
  • Полная поддержка системы NOAA (HRPT) и Feng Yun-1D (CHRPT)
  • Расширенное программное обеспечение обработки изображений
  • Автоматического обновления данных о спутниках из интернета
  • Автоматическое приложение синхронизации часов из интернет
  • Экспорт данных AVHRR в формат 1B уровня NOAA (HRPT)

Система приёма данных с  метеорологических спутников WiNRADiO WSS-420 является полной и полностью интегрированной системой аппаратных средств и программного обеспечения использующаяся для получения и обработки потоков метеоданных от полярных орбитальных спутников в режиме реального времени.
Система поддерживает потоки данных HRPT с 5 мультиспектральными каналами от спутников NOAA и CHRPT данных с 10 каналами от спутника Feng Yun-1D. Данные сразу доступны после того, как спутниковая передача будет экспортирована в формат файла уровня 1B NOAA (HRPT).
Механика аппаратных средств состоят из высококачественных компонентов: двухосевой ротор вращающегося механизма состоит из стальных деталей, что позволит работать этому механизму на протяжении достаточно долгого времени в тяжелых погодных условиях. Поворотное устройство управляется модулем цифрового управления, который взаимодействует через интерфейс с прикладным программным обеспечением через компьютерный порт USB. Блок управления может управлять вращающим устройством и устанавливать позиционирование с точностью до ±0.5 °.

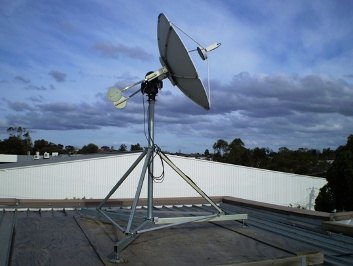

Тренога,  поддерживающая поворотное устройство и саму спутниковую антенну, сделана из высококачественной стали и имеет телескопическую конструкцию. Такая конструкция имеет  независимый настройки каждого опорного элемента, и позволяет легко выровнять позицию всей антенны по азимуту и наклону да же в условиях сильно неровной поверхности установки. Специальные устройства, расположенные на верхнем кронштейне, упрощают процесс установки.
Антенна состоит из параболической стальной тарелки диаметром 120 см и интегрирована с патч-антенной и фидером в главном фокусе. Там же крепится малошумящий понижающий преобразователь, который переводит частоты L-диапазона частотою 1.7 ГГц вниз в 140 МГц.
Приемник рассчитан на компактный форм-фактор и крепится на стандартный PCI-разъем 2/3 длины. Входной тракт использует цифровой синтез для контроля частоты, при декодировании данных и кадровой синхронизации используется программа зашитая в DSP.
Установка и конфигурация устройства сделаны предельно простыми посредством удобного для пользователя мастера установки программного обеспечения, который автоматически обнаружит установленные и присоединённые аппаратные устройства. Авто установщик программного обеспечение также поможет с настройкой и калибровкой вращающего устройства во время первой установки.
Программное обеспечение системы WSS-G420 может управлять приёмником и антенной вручную или в автоматическом режиме управления. При установке устройства в автоматический режим, система может работать полностью в автоматическом режиме, сама заботясь об отслеживании указанных спутников, планировании приема и сохранении всех получаемых данных и изображений.

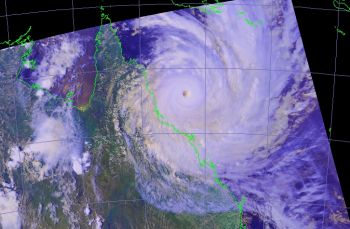

Полученные изображения могут быть сохранены или распечатаны  в обычном формате изображения. В дополнение к основному принятому изображению программное обеспечение обеспечивает усовершенствованные функции обработки изображений, такие как редактирование неправильного цвета RGB спектральных каналов, шумоподавление и контрастное улучшение. Вывод данных может быть экспортирован в формат уровня 1B NOAA (HRPT).
Дополнительное программное обеспечение WR-WSDA-420 «Weather Satellite Data Analyser» обеспечивает дополнительные сложные функции и инструменты, включая стандартные продукты NOAA, Морскую Поверхностную температуру, Температуру Поверхности земли, оверлейные программные карты, множество  типов проекций, усовершенствованную цветовую палитру и множество других инструментов обработки данных.

Комплект поставки

WR-ARP-ELAZ-100

Антенный ротатор/позиционер

WR-RCU-100

Блок дистанционного управления ротатором с применением программного обеспечения

WR-RCU-100-ATC

Автоматическое программное обеспечение контроллера ротатора

WR-AST-146

Штатив/Антенная Подставка

AX-400D Satellite Antenna Dish

Параболическая спутниковая тарелка

WR-ARP-DSA-AX400 Система поддержки
AX-G400-PF Patch Feeder for L-Band Dish Патч-фидер L-диапазона
WR-G400 Downconverter Понижающий преобразователь частоты
WR-G420i HRPT/CHRPT Weather Satellite Data Receiver Приемник для приема и обработки сигналов сконвертированных «вниз» сигналов данных метеорологических спутников L-диапазона

Дополнительные опции

WR-WSDA-420 Weather Satellite Data Analyzer Software



Расширенное программное обеспечение для анализа данных метеорологического спутника


Технические характеристики системы

Поддерживаемые спутниковые системы

NOAA (HRPT) и FengYun (CHRPT) Полярных  Орбит

Рабочий диапазон частот

L-Band, 1680 - 1712 МГц

Демодулятор

Когерентная BPSK

Форм-фактор приемника

PCI Plug-in Card

Скорость передачи данных

До 1400 кб/с

Вывод данных

NOAA уровня 1В (HRPT) и собственный формат WiNRADiO

Вывода изображения

На дисплей, печать или сохранение в форматах  BMP, JPG, GIF, TIF, PNG

Тип антенны

120 см параболическая антенна

Поляризация антенны

Правосторонняя круговая поляризация

Ширина диаграммы направленности
антенны (-3 дБ)

11 градусов

Точность установки
поворотного механизма

± 0,5 градуса

Скорость вращения

4-5 градусов / с

Питание поворотного механизма

24V DC @ 4A

Вес поворотного механизма

13,5 кг (29,7 фунта)

Высота штатива

1,5 м (4 фута 11 ")

Вес штатива

35 кг (77 фунтов)

ВНИМАНИЕ!!!

Заявленные характеристики, являются типовыми и могут изменяться в зависимости от версии изделия. Пожалуйста, уточняйте технические характеристик у менеджера компании.

Технические характеристики могут быть изменены без предварительного уведомления в связи с постоянным совершенствованием продукции
